Wusstest du, dass 90 % der Reklamationen bei Wasser-Lufterhitzern abgelehnt werden? Warum? Weil die Ursache selten ein Fabrikationsfehler ist. Servicestatistiken zeigen klar: „Schuld“ ist meist ein Montagefehler.
Die häufigsten Probleme lassen sich in zwei Gruppen einteilen:
- Hydraulik: Klassiker ist der undichte Wärmetauscher. Er reißt jedoch nicht „einfach so“ – häufige Ursache ist ein abgedrehter Anschlussstutzen (zu viel Kraft ohne Gegenhalten) oder eingefrorenes Medium (fehlender Frostschutz).
- Automatisierung & Elektrik: Verbrannte Ventilatoren sind oft die Folge einer falschen Verdrahtung, fehlender Überstromschutzorgane oder eines Betriebs außerhalb des vorgesehenen Einsatzbereichs (z. B. aggressives Stallklima mit einem Standardgerät).
Dieser Leitfaden führt dich Schritt für Schritt durch die Installation der Serien HC und FARMER – basierend auf belastbaren Daten aus der Technischen Dokumentation.
Wichtige Informationen
- Zwei-Schlüssel-Regel: Das Ignorieren des Gegenhaltens am Stutzen ist die häufigste Ursache für irreversible Wärmetauscherschäden.
- Montageort: Zu nah an Wand/Decke „erstickt“ den Ventilator und verkürzt die Motorlebensdauer drastisch.
- Flexible Schläuche: Keine Option, sondern eine Notwendigkeit, um die Anlage vor Vibrationen zu schützen.

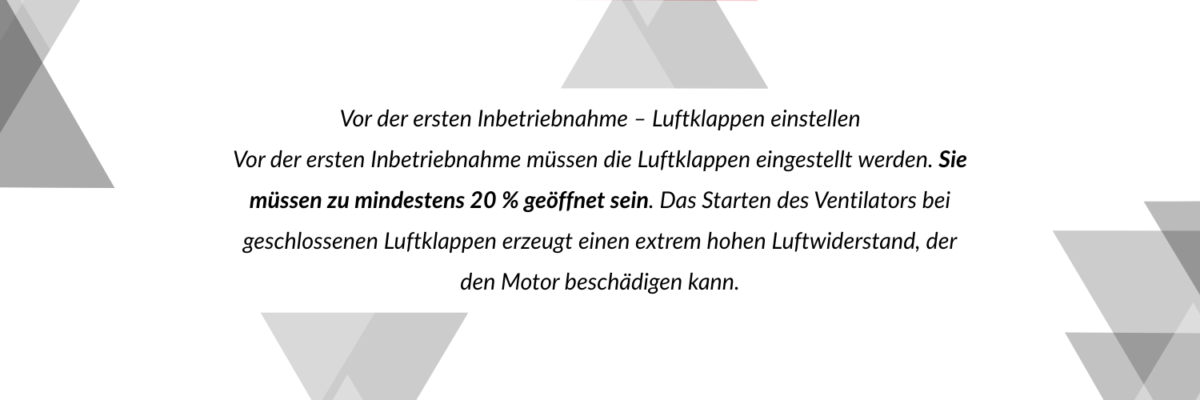

- Vorbereitung: Luftleitlamellen öffnen (mind. 20 %) – zwingend vor dem ersten Start.
Bevor du beginnst: Transport und Arbeitsvorbereitung
Bevor du startest, musst du eine absolut entscheidende Regel kennen – ein Verstoß kann das Gerät bereits im Karton beschädigen.
Niemals – unter keinen Umständen – das Gerät an den Anschlussstutzen anheben oder tragen!
Die herausstehenden Rohre gehören zum empfindlichen Wärmetauscher. Ein Ruck daran kann Lötstellen im Inneren undicht machen.
Trage das Gerät immer am Gehäuse (EPP).
Vorbereitung zur Montage
Karton öffnen, Lieferumfang prüfen und die Werkzeuge bereitlegen, damit du nicht mitten in der Arbeit wieder von der Leiter musst:
- Hydraulikschlüssel (unbedingt zwei – einer zum Anziehen, einer zum Gegenhalten)
- Bohrmaschine/Akkuschrauber für Konsole oder Gewindestangen
- Wasserwaage
- Elektrowerkzeuge (Schraubendreher, Spannungsprüfer, Abisolierwerkzeug)
SCHRITT 1: Wo und wie montiert man den Lufterhitzer? (Wand vs. Decke)
Der Montageort entscheidet, ob es im Raum warm wird – oder nur laut. Damit der Ventilator Luft frei ansaugen kann, musst du Abstand zur Begrenzungsfläche (Wand oder Decke) einhalten.
- Mindestens 0,15 m – absolutes Minimum für freien Luftstrom.
- Wird das Gerät „auf Stoß“ montiert, wird der Ventilator gedrosselt: Leistung sinkt, Geräusch steigt und das Risiko einer Motorüberhitzung nimmt zu.
Montagehöhe und Wurfweite (Beispiel HC 70-3S)
- Wandmontage: 3–8 m (horizontale Wurfweite bis zu 18 m)
- Deckenmontage: 5–9 m (vertikale Wurfweite ca. 7 m)
Hinweis: In niedrigeren Räumen schwächere Modelle einsetzen, um Zugerscheinungen („Durchzug“) im Aufenthaltsbereich zu vermeiden.
Montagearten
- Drehkonsole: Die gängigste Lösung – einfache Wandmontage, Winkel in der Horizontalen einstellbar.
- Montagestifte/Gewindestangen (M8): Ideal für Unterdeckenmontage. Einsatz von „Z“-Abhängungen oder direkt Gewindestangen in Blindnietmuttern im Gehäuse.
Kühlbetrieb (bei Wandmontage möglich)

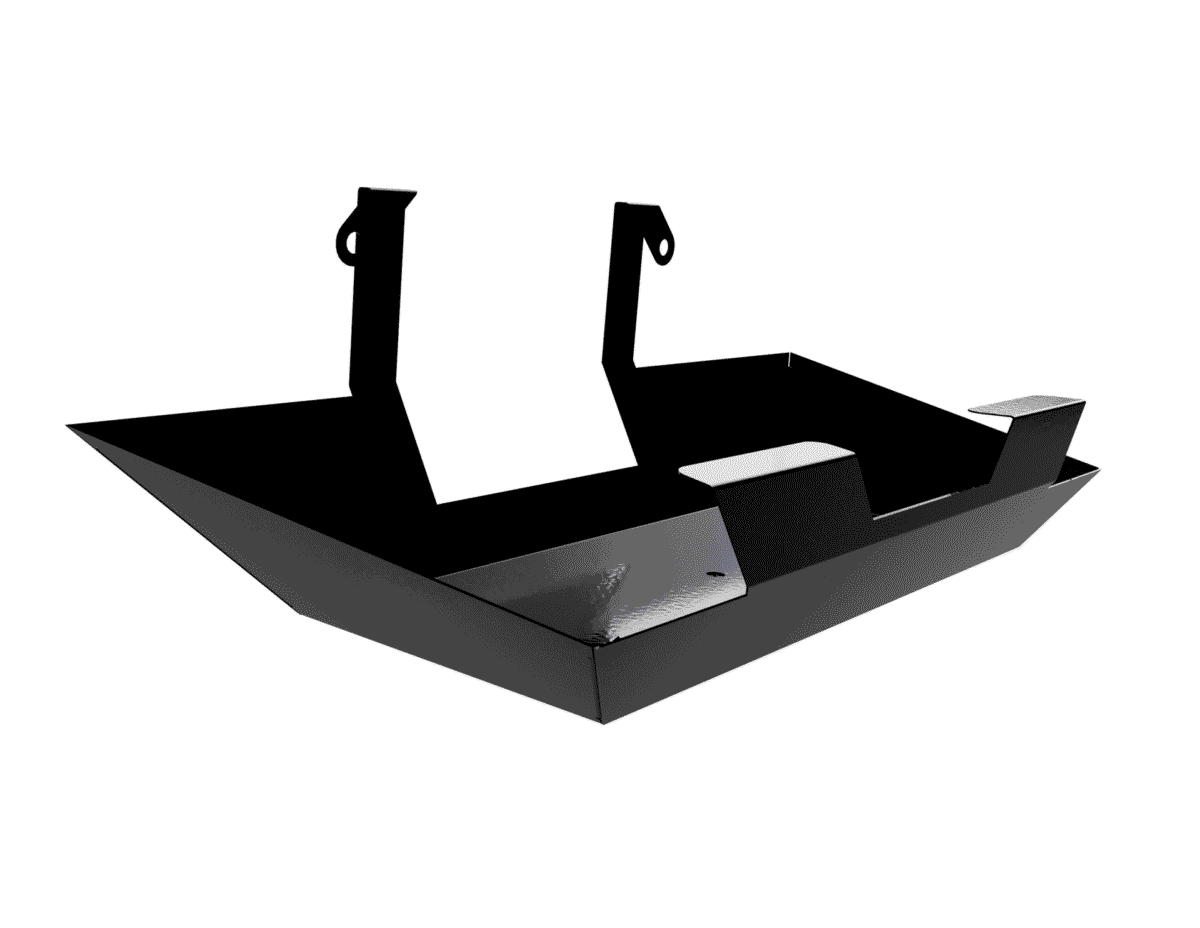

Wenn der Lufterhitzer mit Kaltwasser betrieben wird, ist Kühlung möglich – dann ist eine Kondensatwanne erforderlich. Kondensat muss in die Kanalisation abgeführt werden.
Wichtig: Beim Kühlbetrieb muss der Wärmetauscher absolut sauber sein.
SCHRITT 2: Hydraulischer Anschluss – wie vermeidet man Schäden an den Anschlussstutzen?
Hier passieren die meisten Fehler, die zur Garantieablehnung führen.
Die „Zwei-Schlüssel-Regel“
Beim Anziehen der Verschraubung am Anschlussstutzen musst du den Stutzen unbedingt mit einem zweiten Schlüssel gegenhalten.

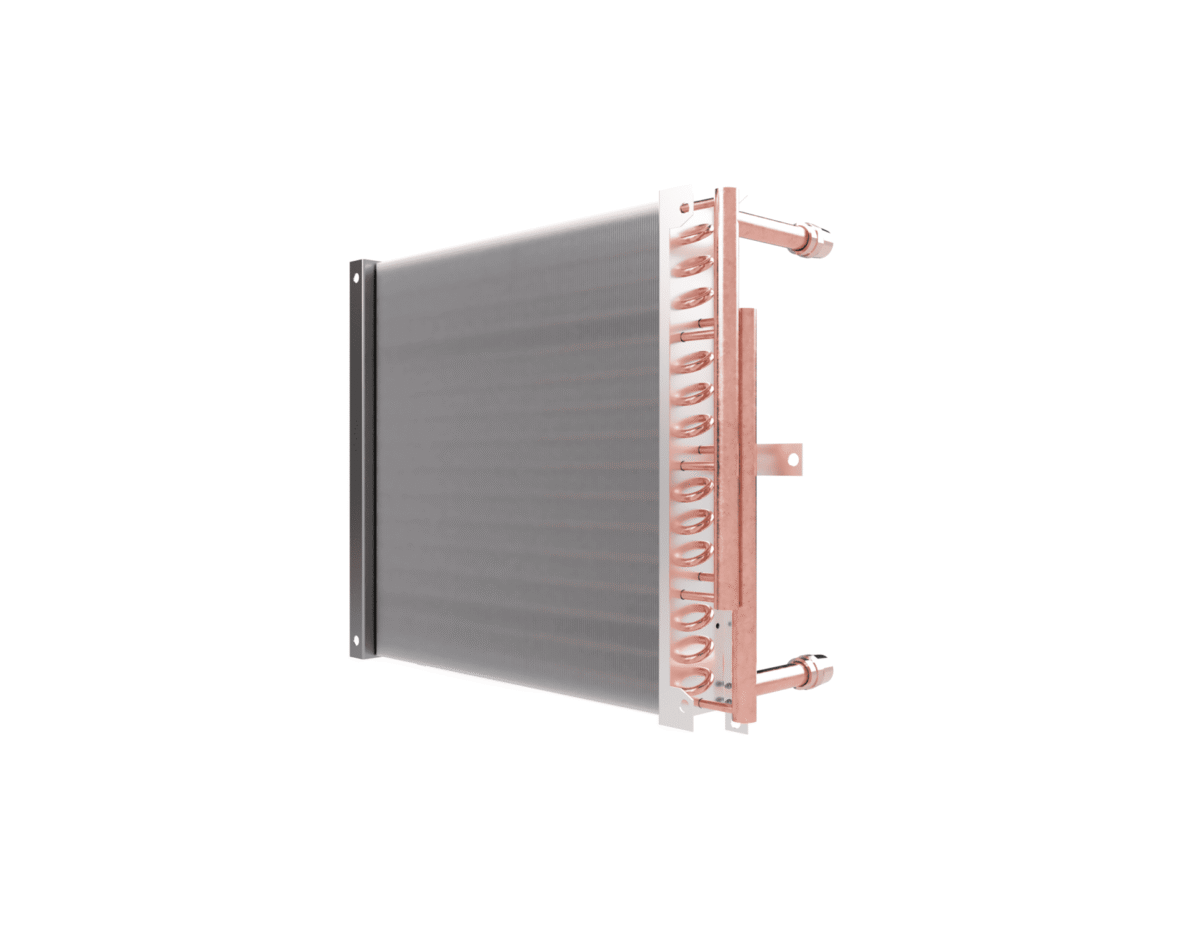

Wenn nicht, wird das Drehmoment auf die empfindlichen Kupferrohre im Wärmetauscher übertragen.
Folge: Abgedrehter Sammler („Kollektor“) und Leckage.
Serviceurteil: Mechanischer Schaden durch Installationsfehler – Garantie abgelehnt.
Parameter und Anschlussprinzip
- Anschlussstutzen: Standard 3/4″ (für HC und Farmer)
- Max. Betriebsparameter: 120 °C und 1,6 MPa
- Gegenstromprinzip: Für volle Heizleistung Vorlauf unten, Rücklauf oben anschließen.
Nach der Rohrmontage
- Anlage mit Wasser füllen
- Entlüften (Entlüfter am höchsten Punkt des Sammelrohres) – ein luftiger Wärmetauscher bedeutet massiven Leistungsabfall
- Dichtheitsprüfung durchführen
Warum flexible Schläuche sinnvoll sind
Starre Stahlrohre sind bei Gebläsegeräten keine gute Idee. Mit flexiblen Schläuchen kannst du den Lufterhitzer auf der Konsole leichter ausrichten. Der Ventilator erzeugt Mikro-Vibrationen – flexible Schläuche dämpfen diese und schützen den Wärmetauscher langfristig vor Undichtigkeiten an den Verbindungen.
SCHRITT 3: Elektroinstallation und Regelung (AC- und EC-Motoren)
Die passende Regelung hängt vom Motortyp ab – prüfe das Typenschild.
Motortyp erkennen
- HC-3S / FARMER HCF IP54: klassischer 3-stufiger AC-Motor – benötigt einfachen Stufenschalter/Regler
- FARMER HCF IP66: 1-stufiger AC-Motor mit erhöhter Dichtheit – Steuerung: Ein/Aus
- HC-EC: moderner EC-Motor – Ansteuerung über 0–10 V (Analogsignal). Benötigt passenden Regler (z. B. HMI EC), bietet aber stufenlose Drehzahlregelung.
(Hinweis im Text: „Möchtest du mehr über AC vs. EC wissen? Siehe Case Study.“)
Elektrische Sicherheit
Die Installation muss ein qualifizierter Elektriker gemäß den geltenden Vorschriften durchführen.
- Erdung: gelb-grüner Leiter ist Pflicht
- Schutzorgane: Leitungsschutzschalter und FI/RCD in der Verteilung
- Wartungsschalter: empfohlen in Gerätenähe (Sicherheit bei Service)
- Leitungsquerschnitt: meist mind. 2×1,5 mm² oder 3×1,5 mm² (je nach Regler und Entfernung)
Anschluss – wichtig
- Nur Hersteller-Automatik verwenden. „Bastellösungen“ sind eine häufige Ursache für verbrannte Wicklungen.
- Anschluss immer mit dem Schaltplan in der technischen Dokumentation abgleichen.
- Nach Inbetriebnahme prüfen: Reagiert der Ventilator auf Einstellungen (Stufen/Temperatur)? Dreht er in die richtige Richtung?
Wie pflegt man das Gerät? Service und Reinigung des Wärmetauschers
Staub und Schmutz wirken wie ein Isolator – der Lufterhitzer kann deutlich schwächer heizen.
Standardreinigung (Serie HC)
Empfohlen: Ausblasen mit Druckluft. Luftstrom entlang der Lamellen (parallel) führen.
Achtung: Keine Hochdruckreiniger und keine harten Bürsten verwenden. Aluminiumlamellen sind sehr empfindlich – verbogene Lamellen behindern den Luftstrom.
Besonderheiten FARMER HCF (aggressive Umgebung)
Diese Modelle arbeiten in Geflügel- oder Schweineställen, wo Staub fettig und aggressiv ist.
- FARMER-Wärmetauscher sind mit einer LCE-Beschichtung (Gold Epoxy) versehen.
- In Kombination mit IP54- oder IP66-Motoren ermöglicht das eine Reinigung (gemäß Anleitung), was für Hygiene in Tierhaltungsbetrieben entscheidend ist.
Montage-Checkliste für Installateure
Bevor du das Werkzeug einpackst und die Rechnung schreibst, hake diese Punkte ab – so kommst du nicht wegen einer Reklamation zurück:
- Mind. 15 cm Abstand zur Wand/Decke eingehalten?
- Luftleitlamellen geöffnet (mind. 20–30 %)?
- Anschlussstutzen beim Anziehen mit zwei Schlüsseln gegengehalten?
- Dichtheitsprüfung bestanden?
- Anlage vollständig entlüftet (Ventil am höchsten Punkt)?
- Ventilator dreht frei (schleift nicht am EPP-Gehäuse oder am Schutzgitter)?
- Ventilator und Regler funktionieren auf verschiedenen Stufen korrekt?
Zusammenfassung
Die fachgerechte Montage eines Wasser-Lufterhitzers erfordert Sorgfalt und die Einhaltung einiger Regeln aus der Anleitung – Regeln, die in der Praxis häufig ignoriert werden.
Wenn du die Zwei-Schlüssel-Regel, korrekte Montageabstände und die passende Automatik einhältst, gibst du dem Investor Ruhe und niedrige Betriebskosten – und dir selbst den Ruf eines Profis, den man weiterempfiehlt.
Lieber 15 Minuten mehr in die Montage investieren, als später Stunden für Servicefahrten zu verlieren.Möchtest du den passenden Lufterhitzer für dein Projekt auswählen oder brauchst du technische Unterstützung? Sieh dir unsere Produkte an!
