Die folgende Fallstudie vergleicht EC- und AC-Ventilatoren mit einem Laufraddurchmesser von 450 mm, eingesetzt in industriellen bzw. wirtschaftlichen Gebäuden. Ziel ist es, die Unterschiede zwischen den Ventilatoren zu zeigen und den Energieverbrauch zweier Motoren bei vergleichbarer Luftleistung über ein Jahr zu vergleichen.
Kernaussagen
- Maximale Energieeinsparung: Ein EC-Motor kann im Jahresvergleich gegenüber einem Standard-AC-Motor bis zu 59 % elektrische Energie einsparen.
- Präzise Regelung: Die integrierte Elektronik ermöglicht eine stufenlose Drehzahlregelung im Bereich 0–100 %.
- Hoher Wirkungsgrad: Bei gleicher Luftförderleistung kann der EC-Antrieb einen niedrigeren Leistungsbedarf erreichen als ein AC-Pendant.
- Längere Lebensdauer: Die bürstenlose Bauweise reduziert Verschleißteile und sorgt für längeren, störungsarmen Betrieb.
- Kostenreduktion: EC-Technologie senkt die Stromkosten spürbar, unabhängig von der aktuellen Anlagenlast.
Worin unterscheiden sich AC- und EC-Motoren in FR-Ventilatoren?
Ventilatormotoren unterscheiden sich vor allem in ihrer Konstruktion und den verfügbaren Möglichkeiten zur Drehzahlregelung.
Standard-AC-Motoren
Standardisierte AC-Asynchronmotoren werden häufig in der HVAC-Branche eingesetzt, wenn ein gleichmäßiger Volumenstrom im Vordergrund steht. Die Drehzahlregelung ist jedoch eingeschränkt (bei einstufigen Ventilatoren erfolgt sie ggf. nur über Spannungsregler).

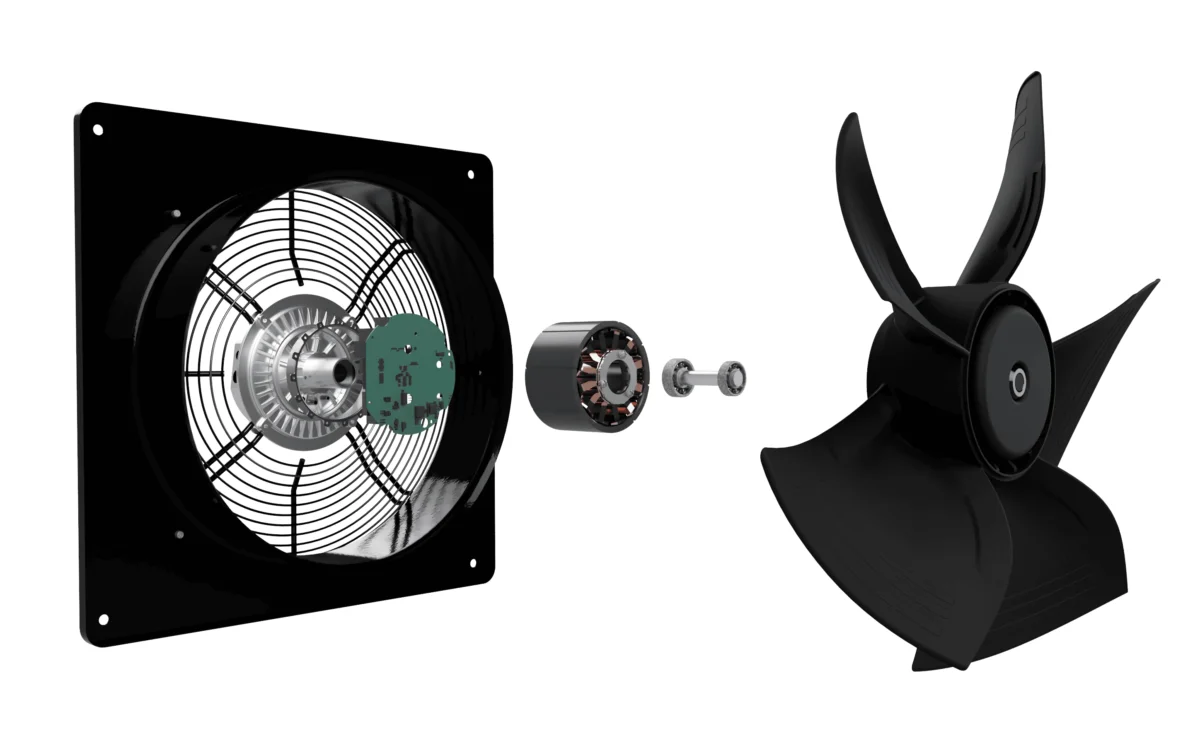

Moderne EC-Motoren
EC-Motoren werden dort eingesetzt, wo eine flexible Ventilatorarbeit erforderlich ist und der Stromverbrauch reduziert werden soll. EC-Antriebe verbrauchen bei niedrigeren Drehzahlen deutlich weniger Energie – das zeigt auch die nachfolgende Auswertung.
Zusätzlich verfügen EC-Motoren über eine integrierte, präzise Steuerelektronik. Sie sind bürstenlos, was die Lebensdauer erhöht. Geregelt werden sie typischerweise über einen Drehzahlregler im Bereich 0–100 %.
Vergleich EC vs. AC
| Motortyp | Standard-AC-Motor | EC-Motor |
| Energieeffizienz | Standard | Höher – 20–60 % Einsparung bei sinnvoller Leistungsregelung |
| Drehzahlregelung | Begrenzt (stufig), benötigt Spannungsregler | Stufenlos (0–100 %) |
| Leistungsaufnahme | Eher konstant | Niedriger bei gleicher Luftförderleistung |
Fallstudie: Unterschied im Betrieb EC- vs. AC-Ventilator
Um die Unterschiede im Betrieb sichtbar zu machen, betrachten wir zwei Szenarien:
(1) gleiche Luftleistung bei höherem Druckverlust [Pa] und
(2) gleiche Luftleistung bei niedrigerem Druckverlust [Pa].
A) Gleiche Luftleistung: 3000 m³/h bei 150 Pa
- EC-Motor: Leistungsaufnahme 423 W (bei 10 V)
- AC-Motor: Leistungsaufnahme 495 W (Stufe HIGH)
Annahmen: Betrieb 4 h/Tag, Strompreis 1,1 PLN/kWh.
| EC-Motor | AC-Motor | |
| Anschaffungskosten | — | — |
| Jahresverbrauch | 618 kWh | 723 kWh |
| Stromkosten/Jahr | 680 PLN | 795 PLN |
Ergebnis: In diesem Punkt liegt die Einsparung bei ca. 15 % pro Jahr.
B) Gleiche Luftleistung: 4000 m³/h bei 15 Pa
- EC-Motor: Leistungsaufnahme 118 W (bei 6 V)
- AC-Motor: Leistungsaufnahme 286 W (Stufe LOW)
Annahmen: Betrieb 4 h/Tag, Strompreis 1,1 PLN/kWh.
| EC-Motor | AC-Motor | |
| Anschaffungskosten | — | — |
| Jahresverbrauch | 172,3 kWh | 418 kWh |
| Stromkosten/Jahr | 190 PLN | 460 PLN |
Ergebnis: In diesem Punkt liegt die Einsparung bei ca. 59 % pro Jahr.
Zusammenfassung
Die Ergebnisse zeigen: EC-Motoren können – bei sinnvoller Drehzahlanpassung – den Energieverbrauch über das Jahr deutlich reduzieren. Das ist besonders relevant, wenn viele Geräte gleichzeitig laufen. Die konkreten Werte hängen vom Druckverlust / Widerstand im System ab.
Für die oben angenommenen Betriebsbedingungen ergab sich:
- ca. 59 % weniger Energieverbrauch bei der niedrigeren gemeinsamen Luftleistung,
- ca. 15 % weniger Energieverbrauch bei der höheren gemeinsamen Luftleistung.
