Schulungsleiter: Dipl.-Ing. Wojciech Gawlas (HVAC-Experte mit über 10 Jahren Branchenerfahrung) Fachpartner: Portal Archispace & Reventon Group
In der modernen Planung von Gewerbegebäuden und Industriehallen sind Energieeffizienz und die Optimierung der Betriebskosten längst keine bloßen Empfehlungen mehr, sondern eine zwingende wirtschaftliche und rechtliche Anforderung. Luftschleier zählen zu den zentralen Elementen zum Schutz des Innenraumklimas von Gebäuden. Ihre Hauptaufgabe besteht darin, eine wirksame pneumatische Barriere zu schaffen, die klimatisierte oder beheizte Räume vor dem unkontrollierten Eindringen von Außenluft schützt – sowohl vor Kälte im Winter als auch vor Hitze im Sommer. Darüber hinaus schützen Luftschleier die Innenräume wirksam vor Abgasen, Staub, Rauch, Smog und unerwünschten Gerüchen (z. B. indem sie den Küchenbereich vom Gastraum in gastronomischen Betrieben trennen).
Das Einsparpotenzial in Zahlen – worum geht es eigentlich?
Laut technischen Berechnungen im Auswahlrechner der Reventon Group lässt sich durch den Einsatz eines korrekt dimensionierten Luftschleiers an einem einzigen Industrietor mit den Abmessungen 5 x 4 m, das täglich nur 2 Stunden geöffnet ist (z. B. bei Logistik- und Entladevorgängen), eine Einsparung von bis zu 21 kW Energie erzielen! Auf das gesamte Objekt bezogen entspricht das einer Reduzierung der Wärmelast des Gebäudes um etwa 15 %. Ein korrekt geplanter und montierter Luftschleier kann die Luftverluste durch die Öffnung um nahezu 70 % verringern.
Damit sich diese theoretischen Einsparungen jedoch tatsächlich realisieren, muss die Planung frei von Fehlern sein. In der Ingenieurpraxis wiederholen sich jedoch hartnäckig immer dieselben acht Fehler. Im Folgenden erläutern wir jeden davon im Detail.

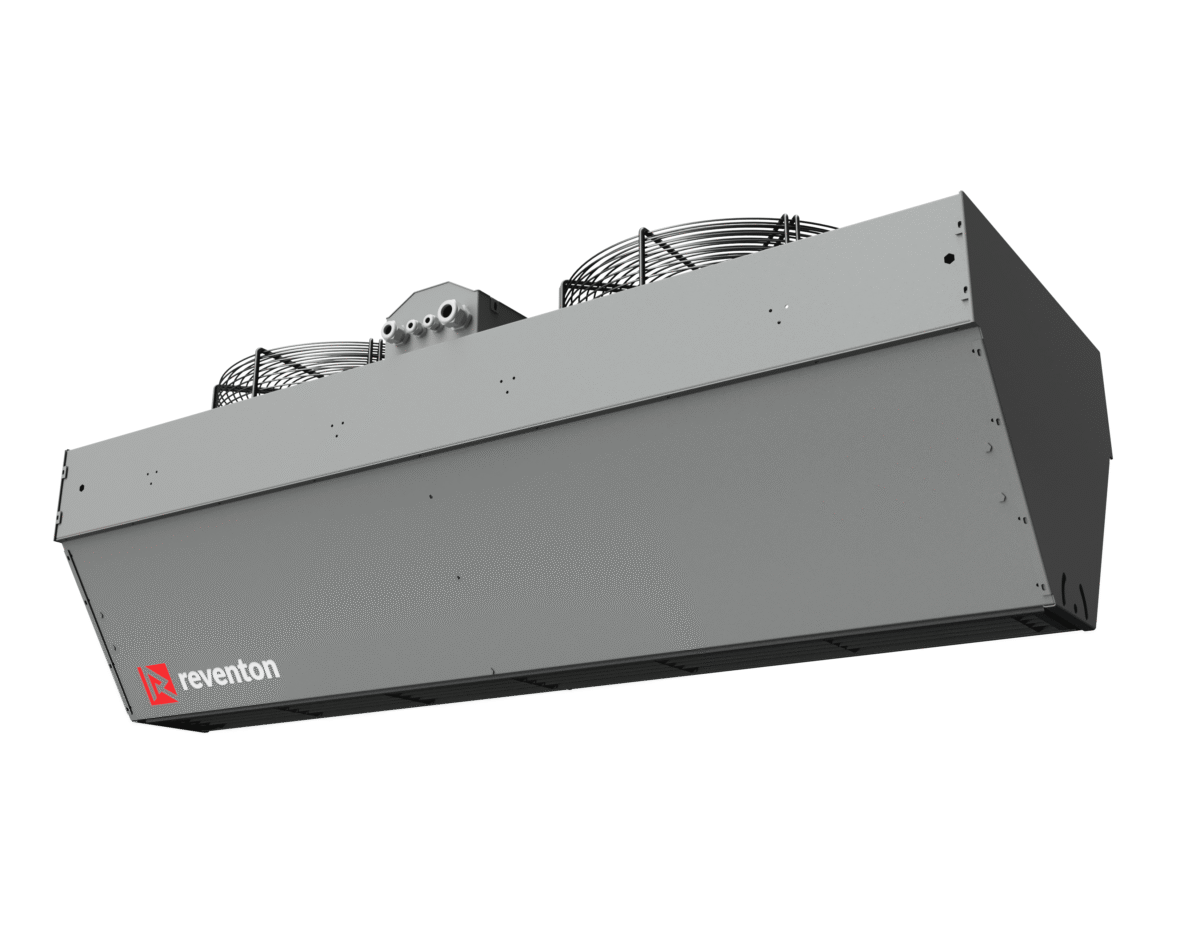

1. Unterdimensionierung und Verwechslung der Gehäuseabmessungen mit dem Ausblasschlitz
Nach den Grundregeln der Planung muss die Länge des vom Luftschleier erzeugten Luftstroms mindestens der Breite (bei horizontaler Montage) oder der Höhe (bei vertikaler Montage) der zu schützenden Öffnung entsprechen. Ein verbreiteter und äußerst kostspieliger Fehler besteht darin, das Gerät ausschließlich anhand der äußeren Gesamtabmessungen seines Gehäuses auszuwählen.
Planer vergessen häufig, dass die Gesamtlänge des Luftschleiergehäuses nicht mit der Länge seines Ausblasschlitzes identisch ist. Im Inneren des Gehäuses müssen Platz für den Elektromotor, das Laufrad sowie die Automatikkomponenten vorhanden sein, wodurch der effektive Ausblasschlitz immer kürzer ist als das Gerät selbst. Wird ein Luftschleier mit einer Gehäuselänge gewählt, die der Türbreite entspricht, entstehen sogenannte „tote Zonen“ an den Türrahmen, durch die Außenluft ungehindert ins Gebäude eindringt. Die Abmessungen des Ausblasschlitzes selbst sind stets in der technischen Dokumentation des Herstellers zu überprüfen.
2. Unzureichende Wurfweite des Luftstroms (Kriterium der ISO-Norm)
Die Gerätelänge allein ist nur die halbe Miete – entscheidend ist die Wurfweite des Luftstrahls in die Öffnung hinein. Gemäß der internationalen Norm ISO 27327-1 wird eine wirksame pneumatische Barriere nur dann erreicht, wenn die Geschwindigkeit des Luftstroms am gegenüberliegenden Ende der Öffnung (meist also auf Bodenniveau) mindestens 2 m/s beträgt.
Wählt der Planer einen Luftschleier mit zu geringer Wurfweite, können Windböen von außen den Luftstrahl mühelos „unterlaufen“ und am Boden ins Gebäude eindringen. Während bei kleineren Gewerbeobjekten minimale Abweichungen zulässig sind (bei denen die Geschwindigkeit am Boden auf etwa 1,5 m/s absinkt), werden bei großen Industrieprojekten mit mehreren Toren die aufsummierten Energieverluste durch eine zu geringe Wurfweite drastisch. Es sollte stets geprüft werden, für welche Grenzgeschwindigkeit der Hersteller die angegebene Wurfweite deklariert.
3. Überdimensionierung des Geräts („Mehr ist nicht gleich besser“)
Auch eine Planung mit übermäßigem, unbegründetem Parameterspielraum verursacht ernsthafte Probleme. Der Einsatz eines Luftschleiers mit einer Wurfweite von z. B. 4 Metern an einer Öffnung mit einer Höhe von nur 2,5 Metern hat drei negative Folgen:
- Investitions- und Betriebskosten: Geräte mit höherer Leistung sind in der Anschaffung deutlich teurer, und leistungsstärkere Motoren verursachen einen dauerhaft hohen Stromverbrauch.
- Akustisches Problem: Überdimensionierte Luftströme sind mit einem drastischen Anstieg des Geräuschpegels verbunden, was bei Gewerbeobjekten (Geschäfte, Restaurants, Ämter) für den Komfort der Menschen nicht hinnehmbar ist.
- Unbehagen der Nutzer: Ein zu starker, auf eintretende Personen treffender Luftstrom (Gefühl eines Sturms) führt zu starkem Unbehagen und Kundenbeschwerden.
Lösung: Das Gerät sollte präzise auf die Montagehöhe abgestimmt werden, oder es sollten moderne Luftschleier mit mehrstufigen Motoren (AC) bzw. mit stufenlos über ein 0-10-V-Signal modulierbaren Motoren (EC) eingesetzt werden, die eine genaue Feinabstimmung der Luftleistung bei der Inbetriebnahme der Anlage ermöglichen.
4. Den Luftschleier wie eine Heizung behandeln
Das ist einer der häufigsten und zugleich schädlichsten Fehler. Ein Luftschleier ist kein Heizgerät und dient nicht der Beheizung des Raumvolumens. Seine Heizfunktion (realisiert durch Wasser-Lufterhitzer oder Elektroheizelemente) hat ausschließlich unterstützenden Charakter und dient dazu, den thermischen Komfort für Personen zu gewährleisten, die die Barriere durchqueren. Luft, die sich in intensiver Bewegung befindet (erzwungene Konvektion), wird von der menschlichen Haut als deutlich kälter wahrgenommen, als sie tatsächlich ist. Das Erwärmen des Luftstrahls beseitigt dieses unangenehme Zugluftgefühl.
Der Versuch, mit dem Luftschleier die Temperatur in der Halle anzuheben, führt zu einem energetischen Paradoxon. Da das Gerät unmittelbar an der Außenwand (Tür/Tor) montiert ist, erhöht ein intensives Einblasen heißer Luft in dieser Zone die Temperaturdifferenz an der Phasengrenze drastisch und verstärkt den Energieverlust nach außen. Für die Beheizung von Objekten sind Lufterhitzer und Deckenventilatoren zuständig, nicht Luftschleier.
5. Missachtung der Mindestmontageabstände zu Bauteilen
Jeder Hersteller von Luftschleiern legt in der technischen Dokumentation präzise die Mindestabstände fest, die zwischen dem Gehäuse des Geräts (insbesondere auf der Ansaugseite) und der Decke oder den Seitenwänden einzuhalten sind. In Industriehallen, wo der Platz über dem Tor oft stark begrenzt ist, installieren Planer die Geräte immer wieder „auf Stoß“.
Eine Verkleinerung dieses Abstands (z. B. Montage mit 30 cm Abstand statt der erforderlichen 50 cm) erhöht den Strömungswiderstand auf der Ansaugseite drastisch. Das Gerät wird „gedrosselt“ – es arbeitet an einem anderen Punkt seiner Kennlinie, sein Luftvolumenstrom und seine Wurfweite sinken drastisch, und der Geräuschpegel steigt. Entscheidend aus Sicht des Investors: Die eigenmächtige Unterschreitung der Montageabstände führt zum vollständigen Ausschluss jeglicher Garantieansprüche durch den Hersteller. In ausweglosen Situationen muss stets die schriftliche Zustimmung der technischen Abteilung des Herstellers zu einer Kompromissmontage eingeholt werden.
6. Nichtberücksichtigung der Mechanik und Kinematik des Tores
Die Planung eines Luftschleiers losgelöst von den Ausführungszeichnungen des Bauwesens und der Tür- und Torbranche ist der direkte Weg in die Katastrophe. Entscheidend ist, wie sich das Tor öffnet.

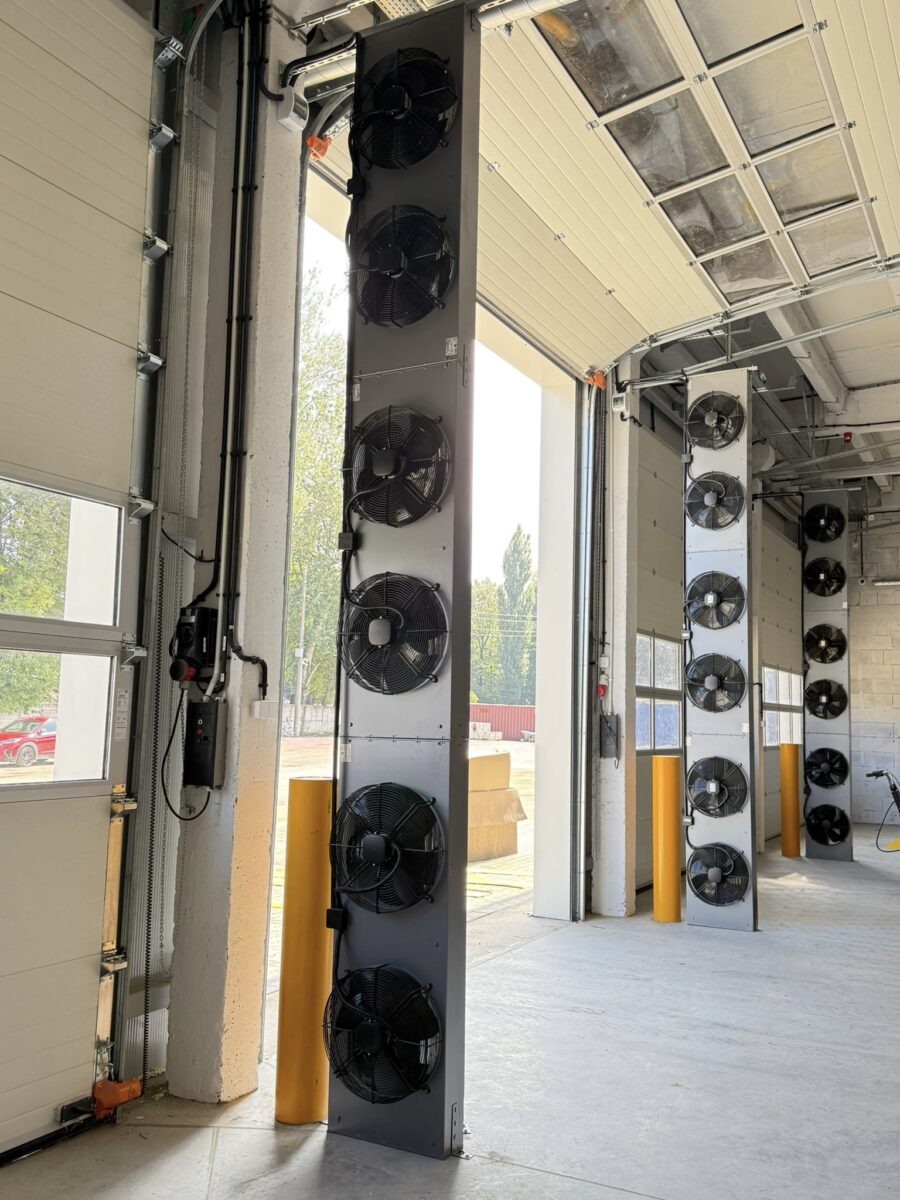

Ein klassisches Beispiel sind Rolltore. Bei geschlossenem Tor stellt dessen Panzer kein Hindernis dar. Nach vollständigem Öffnen erreicht die über der Öffnung aufgerollte Materialwalze jedoch eine erhebliche Dicke. Wird der Luftschleier horizontal direkt über der Laibung montiert, blockiert und durchtrennt die massive Walze des geöffneten Tors den von oben kommenden Luftstrahl vollständig. Ähnliche Interferenzen treten bei Sektionaltoren mit senkrechten oder schrägen Laufschienen auf. In solchen Fällen besteht die einzig richtige Lösung darin, das Konzept zu ändern und die Luftschleier in vertikaler (seitlicher) Anordnung zu montieren, sofern die räumlichen Gegebenheiten dies zulassen.
7. Vernachlässigung „zweitrangiger“ Parameter (Stromversorgung, Akustik, IP-Schutzart)
Abmessungen und Wurfweite sind die vorrangigen Parameter, auf die jeder achtet. Der Teufel steckt jedoch im technischen Detail, das ein Projekt in der Ausführungsphase lahmlegen kann:
- Elektrische Last: Luftschleier mit elektrischen Heizmodulen weisen eine enorme Leistungsaufnahme auf – die Heizelemente für große Tore können über 20 kW aufnehmen. Am Markt sind einphasige Versionen mit solchen Leistungen erhältlich, bei denen der Betriebsstrom 60 A übersteigt! Prüft der Planer die Leistungsbilanz des Gebäudes nicht und legt das Gerät für Standardsicherungen aus (z. B. 32 A), löst die Inbetriebnahme des Luftschleiers sofort die Überstromschutzschalter aus. Bei hohen Leistungen sollte unbedingt auf Drehstromanschluss gesetzt werden.
- Umgebungsbedingungen (IP-Schutzart): In Gewerbeobjekten genügt die Schutzart IP20. Unter anspruchsvollen industriellen Bedingungen, bei Staub, Feuchtigkeit oder dem Risiko von Wasserspritzern, müssen Industrie-Luftschleier jedoch zwingend mindestens IP54 aufweisen. Die Missachtung dieses Parameters führt zu schnellen Motorschäden und Stromschlaggefahr.
- Montagekonstruktion: Wichtig ist die Prüfung des Montagezubehörs – ob werkseitige Gewindebohrungen für Montagebolzen, dedizierte Halterungen oder Konsolen vorhanden sind, was über die Montagekosten und die Sicherheit der Montage in großer Höhe entscheidet.
8. Fehlerhafte Automatisierungslogik und fehlende Priorität des Türsensors
Das Steuerungssystem des Luftschleiers entscheidet über seine tatsächliche Energieeffizienz. In der HVAC-Praxis gilt eine übergeordnete Regel: Die absolut vorrangige Funktion für den Luftschleier ist das Signal des Türöffnungssensors (magnetischer oder mechanischer Endschalter).
Es ist ein Fehler, den Betrieb des Luftschleiers ausschließlich auf die Anzeigen wandmontierter Raumthermostate zu stützen. Der Luftschleier soll unmittelbar auf das Öffnen des Tores reagieren (die moderne Reventon-Automatik gewährleistet eine Reaktionszeit und vollständige Einschaltung innerhalb von bis zu 0,5 Sekunden). Bei automatischen Toren sollte die Steuerung des Luftschleiers über dedizierte Relais direkt in die Torsteuerzentrale integriert werden, wodurch eine doppelte Sensorausstattung entfällt. Wichtig dabei: Die Motoren der Luftschleier sind vollständig für den Taktbetrieb ausgelegt, und häufiges Ein- und Ausschalten stellt für sie keinerlei betriebliche Einschränkung dar.
Experten-Q&A (Wertvoller Bonus aus der Webinar-Diskussion)
Frage: Wie lässt sich das Problem der Montage eines Luftschleiers an einer hohen Glasfassade lösen, an der sich physisch kein Wand-Montagepanel verankern lässt?
- Expertenantwort: In solchen Fällen ist die optimale Lösung die Nutzung der werkseitigen Gewindebohrungen im Gehäuse und die Aufhängung des Luftschleiers von oben (Deckenmontage) mittels stählerner Montagebolzen. Befindet sich die Decke zu hoch, muss der Installateur eine dedizierte, unabhängige Tragkonstruktion vorbereiten.
Frage: Besteht die Möglichkeit, kommerzielle oder industrielle Luftschleier in einer individuellen RAL-Farbe zu bestellen, um sie an das Design des Objekts anzupassen?
- Expertenantwort: Ja, absolut. Sowohl kommerzielle Luftschleier (bei denen Ästhetik und Design in Galerien oder Restaurants eine entscheidende Rolle spielen) als auch industrielle Modelle können im Rahmen einer individuellen Projektbestellung in jeder vom Investor gewünschten RAL-Farbe lackiert werden.
Frage: Was tun, wenn über einer technischen Tür ein Türschließer montiert ist, der mit einem horizontal montierten Luftschleier kollidiert?
- Expertenantwort: Der Aufbau mit dem Türschließer verhindert eine korrekte horizontale Montage direkt über der Öffnung – ein Vorziehen des Luftschleiers nach vorne, um den Türschließer zu umgehen, rückt den Luftstrahl zu weit von der Türebene ab und zerstört die Dichtheit der Barriere. In diesem Fall besteht die einzig richtige Lösung darin, auf die Montage über der Türlaibung zu verzichten und den Luftschleier stattdessen in vertikaler Anordnung seitlich der Tür einzusetzen.
Zusammenfassung: Ganzheitlich planen
Eine wirksame und energieeffiziente Planung mit Luftschleiern erfordert von der Ingenieurin bzw. dem Ingenieur einen vollständig ganzheitlichen Ansatz. Es ist nicht zulässig, Geräte „auf dem kurzen Weg“ auszuwählen und sich dabei ausschließlich auf die geometrische Breite der Öffnung zu stützen. Der Erfolg der Installation hängt von einer präzisen Analyse der Montagebedingungen, des Tortyps und seiner Kinematik, der elektrischen Leistungsbilanz des Gebäudes sowie der strikten Einhaltung der Herstellervorgaben zu den Mindestabständen von Bauteilen ab. Die Anwendung dieser Grundsätze garantiert dem Investor reale, langfristige Betriebskosteneinsparungen und einen störungsfreien Systembetrieb über viele Jahre.
