Die Betriebskosten von Produktionshallen, Lagern und Gewerbeobjekten hängen maßgeblich von der Effizienz der Heizungs- und Lüftungssysteme ab. Für HVAC-Planer und -Installateure wird bei der Auswahl von Geräten wie Lufterhitzern oder Ventilatoren die Wahl des richtigen Antriebs zur zentralen Fragestellung.
Die Unterschiede zwischen klassischen AC-Motoren und dem modernen EC-Motor sind grundlegend und wirken sich (unter bestimmten Bedingungen) auf einen geringeren Energieverbrauch sowie die Betriebsparameter des gesamten Systems aus.
In diesem Artikel beleuchten wir detailliert den Aufbau und die Steuerungsmethoden und präsentieren harte Zahlen aus unserer Fallstudie, die zeigen, wann sich die Investition schnell amortisiert.
Die wichtigsten Informationen:
- Die Wahl zwischen AC- und EC-Motoren ist vor allem eine Entscheidung über die Betriebskosten und die Regelgenauigkeit des Systems.
- EC-Motoren verbrauchen bei Teillast bis zu 60 % weniger Strom als Standard-AC-Motoren.
- Die EC-Technologie ermöglicht eine stufenlose Drehzahlregelung (z. B. über ein 0-10V-Signal), während AC-Motoren in der Regel auf eine weniger effiziente Stufensteuerung angewiesen sind.
- Geräte mit AC-Motoren sind in der Anschaffung günstiger, doch die EC-Technologie garantiert dank deutlich niedrigerer Stromrechnungen eine schnelle Amortisation der Investition.
- Das Fehlen verschleißender Bürsten bei elektronisch kommutierten Antrieben führt unmittelbar zu einem leiseren, langlebigeren und nahezu wartungsfreien Betrieb.
Was sind Standard-AC-Motoren und wie funktionieren sie?
Mit Wechselstrom betriebene Motoren (AC – Alternating Current) sind meist Induktionsmaschinen (Asynchronmotoren), bei denen der elektrische Strom aus dem Versorgungsnetz im Stator ein rotierendes Magnetfeld erzeugt. Dieses Magnetfeld wiederum induziert eine Spannung im Rotor und versetzt ihn in Bewegung.
Je nach Netzversorgung unterscheiden wir bei Lüftungsanwendungen:
- Einphasenmotoren (230V-Versorgung) – eingesetzt in Geräten mit geringerer Leistung.
- Drehstrommotoren (400V-Versorgung) – ausgelegt für den Betrieb unter höherer Last, mit hohem Drehmoment.
Aufbau und Funktionsprinzip von AC-Motoren
Die Hauptkomponenten sind Stator und Rotor. Der klassische Aufbau basiert auf Einfachheit.
Die Statorwicklungen erzeugen ein Magnetfeld. In älteren und spezielleren industriellen Lösungen findet man gelegentlich auch Schleifringläufer oder Konstruktionen auf Basis von Kommutatormotoren, doch in modernen Lufterhitzern und Ventilatoren dominieren kompakte Induktionsmotoren.
Vor- und Nachteile von AC-Motoren
Der Vorteil von AC-Motoren liegt in ihrer einfachen, bewährten Konstruktion, dem niedrigen Anschaffungspreis und der Zuverlässigkeit bei konstanter Drehzahl.
Leider haben Standard-AC-Motoren wesentliche Einschränkungen. Ihre Drehzahlsteuerung erfolgt stufig (z. B. über Drehzahlregler HC oder programmierbare Steuergeräte HMI). Arbeiten diese Motoren durch Spannungsabsenkung auf niedrigeren Stufen, sinkt ihr Wirkungsgrad drastisch.
Moderne EC-Motoren – Gleichstrommotoren
Der EC-Motor (Electronically Commutated) ist in Wirklichkeit ein bürstenloser Gleichstrommotor (BLDC) mit integrierter Steuerelektronik. Obwohl das Gerät an das normale Wechselstromnetz (AC) angeschlossen wird, wandelt ein eingebauter Gleichrichter die Versorgungsspannung in Gleichstrom um.

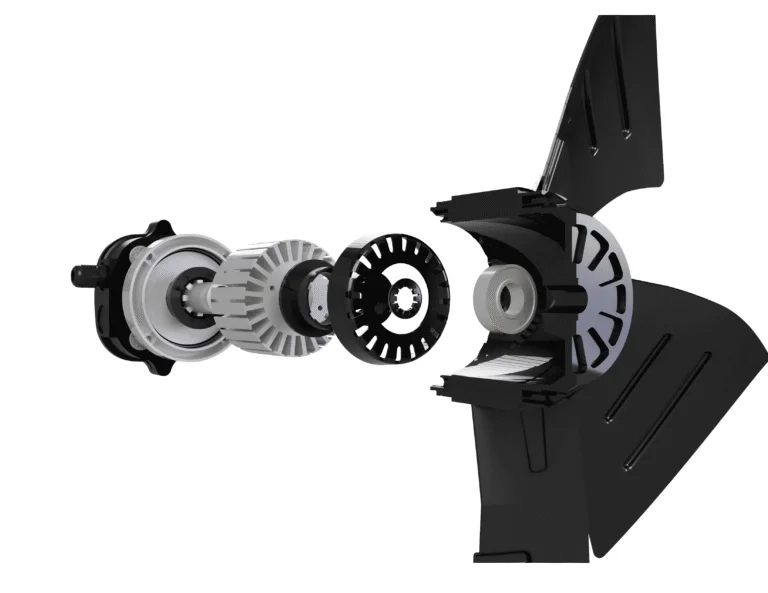

Aufbau und Funktionsprinzip des EC-Motors
- Keine Bürsten und kein mechanischer Kommutator: Der traditionelle mechanische Kommutator wurde durch eine elektronische Schaltung ersetzt. Das Fehlen von Bürsten eliminiert Reibung und Funkenbildung, was zu einer deutlich längeren Lebensdauer des Motors und einem nahezu wartungsfreien Betrieb führt (kein Bürstenwechsel und keine häufige Wartung mehr nötig).
- Permanentmagnete im Rotor: Anstatt ein Feld im Rotor zu induzieren, nutzen EC-Motoren starke Permanentmagnete, die am Rotor angebracht sind. Dadurch geht keine Energie für die Magnetisierung des Rotors verloren (wie es bei AC-Motoren der Fall ist), was den Wirkungsgrad der gesamten Maschine erheblich verbessert.
- Integrierte Elektronik: Die elektronische Schaltung überwacht die Rotorposition präzise und legt im idealen Moment Spannung an die entsprechenden Statorwicklungen an. Dies ermöglicht eine präzise Anpassung der Rotordrehzahl an den aktuellen Bedarf der Anlage.
Vor- und Nachteile von EC-Motoren
Der Vorteil von EC-Motoren liegt in ihrem unübertroffenen Wirkungsgrad (besonders bei niedrigeren Drehzahlen), dem leisen und wartungsfreien Betrieb dank fehlender Bürsten sowie der Möglichkeit einer stufenlosen, präzisen Steuerung. Leider ist diese fortschrittliche Technologie mit einem höheren Anschaffungspreis verbunden, und die integrierte Elektronik kann empfindlicher auf Netzspannungsspitzen reagieren als einfache, mechanische AC-Konstruktionen.
AC- vs. EC-Motor – die wichtigsten technologischen Unterschiede
Der Vergleich beider Technologien zeigt, warum sich die Branche von einfachen Lösungen ab- und der elektronisch kommutierten Technologie zuwendet. Der Austausch von Geräten mit alten AC-Motoren gegen moderne Pendants garantiert optimierte Betriebsparameter.
| Merkmal | Standard-AC-Motor | EC Motor |
| Energieeffizienz | Standard | Höher – Energieeinsparung bis zu 20-60 % bei entsprechender Leistungsregelung |
| Drehzahlsteuerung | Eingeschränkt (stufig), erfordert einen Spannungsregler | Stufenlose Drehzahlregelung im vollen Bereich von 0-100 % (z. B. 0-10V-Signal) |
| Leistungsaufnahme | Konstant oder bei reduzierter Drehzahl nur minimal niedriger, | Niedrigere Leistungsaufnahme bei gleicher Luftfördermenge |
| Konstruktion und Verschleiß | Keine integrierte Elektronik, bei Kommutatormotoren verschleißende Bürsten | Bürstenlose Bauweise, integrierte Elektronik, geringere Wicklungserwärmung |
| Geräuschpegel | Oft höher (Brummen bei Spannungsregelung) | Leiserer Betrieb, besonders bei niedrigeren Drehzahlen |
Steuerung und Energieeffizienz – EC- und AC-Motor im Vergleich
Der grundlegende Unterschied zeigt sich in den Steuerungsmethoden und im Erhalt der Effizienz bei niedrigeren Drehzahlen.
Bei herkömmlichen AC-Motoren erfolgt die Drehzahlregelung in der Regel stufig (z. B. 3-stufig) mithilfe von Spannungsreglern. Diese Methode der Drehzahlreduzierung führt dazu, dass der Wirkungsgrad des Motors drastisch sinkt und ein Teil der aufgenommenen Energie unwiederbringlich in Form von Wärme verloren geht.
EC-Motoren hingegen lösen dieses Problem dank ihrer integrierten Steuerelektronik. Installateure können ein einfaches analoges 0-10V-Signal nutzen, das eine stufenlose Drehzahlregelung von 0 bis 100 % ermöglicht. Dies erlaubt eine äußerst präzise Anpassung der Lufterhitzerleistung an die aktuellen Bedingungen in der Halle, bei gleichzeitig maximaler Energieeffizienz des Systems.
Reventon-Fallstudie: Reale Einsparungen durch den Einsatz von EC-Ventilatoren
Um die realen finanziellen Einsparungen durch den Technologiewechsel zu veranschaulichen, haben die Ingenieure von Reventon eine Vergleichsanalyse durchgeführt. Wir untersuchten Ventilatoren mit einem Laufraddurchmesser von 450 mm, wie sie in landwirtschaftlich-gewerblichen Objekten eingesetzt werden. Ziel war es, die Stromaufnahme von Motoren zu untersuchen, die bei derselben Luftfördermenge arbeiten, jedoch in AC- bzw. EC-Technologie ausgeführt sind.
Szenario A: Betrieb bei hohem Widerstand der Lüftungsanlage
Luftleistung: 3000 m³/h, Widerstand: 150 Pa.
- EC-Motor (Ansteuerung mit 10V-Signal): Leistungsaufnahme: 423 W
- AC-Motor (Stufe HIGH): Leistungsaufnahme: 495 W
Angenommen wurden ein Betrieb von 4 Stunden täglich und ein Energiepreis von 1,1 PLN/kWh.
- Jährlicher Energieverbrauch AC-Motor: 723 kWh (795 PLN)
- Jährlicher Energieverbrauch EC-Motor: 618 kWh (680 PLN)
- Ergebnis: Energieeinsparung von ca. 15 % bei der höchsten gemeinsamen Luftleistung.
Szenario B: Betrieb bei niedrigerem Widerstand (typische Teillastbedingungen)
Luftleistung: 4000 m³/h, Widerstand: 15 Pa.
- EC-Motor (Ansteuerung mit 6V-Signal): Leistungsaufnahme: 118 W
- AC-Motor (Stufe LOW): Leistungsaufnahme: 286 W
Unter denselben Kostenannahmen:
- Jährlicher Energieverbrauch AC-Motor: 418 kWh (460 PLN)
- Jährlicher Energieverbrauch EC-Motor: 172,3 kWh (190 PLN)
- Ergebnis: Bei Teillast der Anlage spart der EC-Motor beeindruckende 59 % Energie. Das bedeutet, dass sich die höhere Anfangsinvestition außerordentlich schnell amortisiert.
Wann sollten Ventilatoren mit AC-Motoren und wann mit EC-Motoren eingesetzt werden?
Der Einsatz von Ventilatoren mit klassischen AC-Motoren ist sinnvoll, wenn das Gerät im 0-1-System (Ein/Aus) mit voller Leistung läuft, und das Investitionsbudget stark begrenzt ist. Sie sind in der Anschaffung günstiger, auch wenn ihre Betriebskosten höher sind.
Die EC-Technologie wiederum ist in modernen HVAC-Projekten obligatorisch, besonders dort, wo uns an Energiezertifikaten des Gebäudes gelegen ist (z. B. BREEAM, LEED). Wir entscheiden uns für EC-Motoren, wenn:
- konstante Luftparameter bei variabler Last beibehalten werden müssen (stufenlose Regelung),
- ein niedrigerer Stromverbrauch aus dem Netz Priorität hat,
- wir die störungsfreie Betriebsdauer der Geräte verlängern möchten (längere Lebensdauer dank fehlender Bürsten),
EC- und AC-Motoren – häufig gestellte Fragen
Warum sind elektrische EC-Motoren in der Anschaffung teurer als AC-Motoren?
Sie sind teurer, da sie über eine leistungsfähigere Mechanik verfügen (Permanentmagnete am Rotor, hochwertiger Stator und Wicklungen). Sie bieten eine Leistungssteuerung von 0 bis 10 V. Dieser Preisunterschied ist jedoch eine Investition, die sich dank des deutlich geringeren jährlichen Stromverbrauchs schnell amortisiert.
Benötige ich zur Steuerung eines EC-Motors einen Frequenzumrichter?
Nein. Für die stufenlose Drehzahlregelung genügt ein einfaches 0-10V-Potentiometer,
Was gewinne ich durch das Fehlen von Bürsten im EC-Motor im Vergleich zu Kommutatormotoren?
Elektrische Kommutatormotoren nutzen Bürsten, um die Stromrichtung zu wechseln, die mit der Zeit mechanisch verschleißen. Das Fehlen von Bürsten im EC-Motor eliminiert dieses Problem und sorgt für Störungsfreiheit, längere Lebensdauer und leiseren Betrieb, da dieser ausschließlich auf elektronischer Kommutierung beruht.
AC- und EC-Motoren – Zusammenfassung
Die Wahl zwischen AC-Motoren und der EC-Technologie ist ein Kompromiss zwischen niedrigeren Anschaffungskosten und jährlicher Energieeinsparung bei spezifischen Nutzungsparametern.
Wie unsere Geräteparameter-Studie gezeigt hat, lässt sich die Stromaufnahme durch den Einsatz von EC-Ventilatoren von 15 % bei Volllast bis zu fast 60 % bei niedrigerem Betriebswiderstand reduzieren.
