Wussten Sie, dass 90 % der Reklamationen zu Wasser-Lufterhitzern abgelehnt werden? Warum? Weil die Ursache nur selten ein Werksfehler des Geräts ist. Die Servicestatistik zeigt eindeutig: „Schuld“ ist in der Regel ein menschlicher Fehler bei der Installation.
Die häufigsten Probleme lassen sich in zwei Kategorien einteilen:
- Hydraulik: Hier dominiert der undichte Wärmetauscher. Dieser platzt jedoch nicht von selbst. Ursache ist meist ein „abgedrehter“ Anschlussstutzen (zu hohe Kraft ohne Gegenhalten) oder ein eingefrorenes Medium (fehlender Frostschutz).
- Automatisierung und Elektrik: Durchgebrannte Ventilatoren sind häufig die Folge einer falschen Verkabelung der Steuerung, fehlender Überstromschutzeinrichtungen oder eines Einsatzes unter Bedingungen, für die das Gerät nicht ausgelegt ist (z. B. aggressive Umgebung im Schweinestall bei einem Standard-Lufterhitzer).
Dieser Ratgeber führt Sie Schritt für Schritt durch die Installation der Lufterhitzer der Serien HC und FARMER – basierend auf den konkreten Angaben aus der technischen Dokumentation.
Die wichtigsten Informationen
- Die Zwei-Schlüssel-Regel: Wird der Anschlussstutzen beim Anziehen nicht gegengehalten, ist das die häufigste Ursache für eine irreparable Beschädigung des Wärmetauschers.
- Standort: Eine zu nahe Montage an Wand oder Decke „erstickt“ den Ventilator und verkürzt die Lebensdauer des Motors drastisch.
- Flexschläuche – keine Option, sondern eine Notwendigkeit, um die Anlage vor Vibrationen zu schützen.
- Vorbereitung: Vor der ersten Inbetriebnahme müssen die Luftleitlamellen geöffnet werden (mind. 20 %).
Bevor Sie beginnen: Transport und Vorbereitung auf den Betrieb
Bevor Sie mit der Arbeit beginnen, sollten Sie eine absolut entscheidende Regel kennen – wird sie missachtet, kann das Gerät bereits im Karton beschädigt werden.
Greifen oder tragen Sie das Gerät niemals, unter keinen Umständen, an den Anschlussstutzen! Die herausragenden Rohre sind Teil des empfindlichen Wärmetauschers. Ein Ruck daran kann dazu führen, dass sich Lötstellen im Inneren des Gehäuses lösen. Fassen Sie das Gerät stets am Gehäuse (EPP) an.
Vorbereitung der Montage: Öffnen Sie den Karton und prüfen Sie den Lieferumfang auf Vollständigkeit. Legen Sie anschließend das notwendige Werkzeug bereit, damit Sie nicht mitten in der Arbeit von der Leiter steigen müssen:
- Rohrzangen (unbedingt zwei – eine zum Drehen, eine zum Gegenhalten).
- Bohrmaschine/Akkuschrauber zur Montage der Konsole oder der Gewindestangen.
- Wasserwaage.
- Elektrowerkzeug (Schraubendreher, Spannungsprüfer, Abisolierzange).
SCHRITT 1: Wo und wie wird der Lufterhitzer montiert? (Wand vs. Decke)
Der Montageort entscheidet darüber, ob es im Raum warm wird oder nur laut. Damit der Ventilator die Luft ungehindert ansaugen kann, müssen Sie einen Abstand zur Wand oder Decke einhalten.
- Mindestens 0.15 m – das ist das absolute Minimum für einen ungehinderten Luftstrom.
- Wird das Gerät „bündig“ montiert, wird der Ventilator gedrosselt – die Leistung sinkt, während Lärm und das Risiko einer Motorüberhitzung steigen.
Montagehöhe und Wurfweite: Diese Werte hängen von der Leistung des Geräts ab. Beispielsweise für das Modell HC 70-3S:
- Wand: Montage in einer Höhe von 3 bis 8 m (horizontale Wurfweite bis zu 18 m).
- Decke: Montage in einer Höhe von 5 bis 9 m (vertikale Wurfweite ca. 7 m). Hinweis: In niedrigeren Räumen sollten schwächere Modelle eingesetzt werden, um bei Personen im Arbeitsbereich kein Unbehagen (sogenannte Zugluft) zu verursachen.
Montageart:
- Drehkonsole: Die beliebteste Lösung. Ermöglicht eine einfache Wandmontage und die horizontale Verstellung des Luftauslasswinkels.
- Gewindestangen (M8): Ideal für die Deckenaufhängung. Hierfür werden „Z“-Aufhängungen oder direkt Gewindestangen verwendet, die in die Blindnietmuttern im Gehäuse eingeschraubt werden.
WICHTIGES DETAIL: Stellen Sie vor der ersten Inbetriebnahme die Luftleitlamellen ein. Sie müssen um mindestens 20 % geöffnet sein. Der Start des Ventilators bei geschlossenen Lamellen erzeugt einen enormen Luftwiderstand, der den Motor beschädigen kann!
Eine Kühlfunktion ist bei Wandmontage möglich, wenn der Lufterhitzer mit Kaltwasser versorgt wird. In diesem Fall ist eine Kondensatwanne erforderlich. Die am Wärmetauscher kondensierende Feuchtigkeit muss in die Kanalisation abgeleitet werden. Beachten Sie außerdem, dass der Wärmetauscher beim Kühlen absolut sauber sein muss.
SCHRITT 2: Der Hydraulikanschluss – Wie vermeidet man eine Beschädigung der Anschlussstutzen?
An diesem Punkt passieren die meisten Fehler, die zum Verlust der Garantie führen.
Die „Zwei-Schlüssel-Regel“ besagt eindeutig: Beim Anziehen der Verschraubung am Anschlussstutzen des Lufterhitzers müssen Sie den Stutzen unbedingt mit einem zweiten Schlüssel gegenhalten.

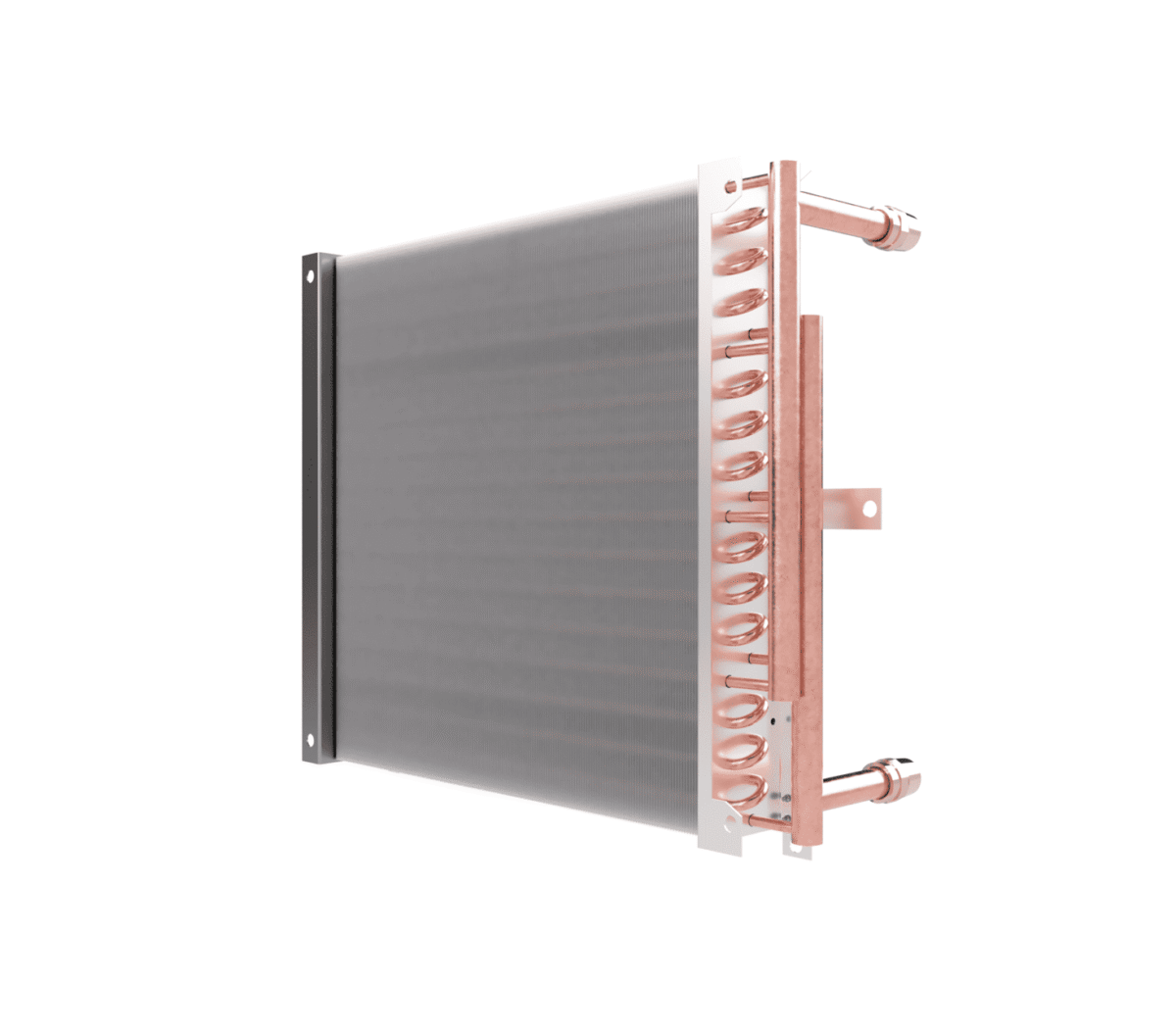

- Andernfalls überträgt sich das Drehmoment auf die empfindlichen Kupferrohre im Inneren des Wärmetauschers.
- Folge: Abgedrehter „Sammler“ und Leckage.
- Serviceurteil: Mechanische Beschädigung durch Installationsfehler. Garantie abgelehnt.
Anschlussparameter und Anschlussschema
- Durchmesser der Anschlussstutzen: Standard 3/4″ (für HC und FARMER).
- Maximale Medienparameter: 120°C und 1.6 MPa.
- Gegenstromprinzip: Um die volle Heizleistung zu erzielen, schließen Sie den Vorlauf unten und den Rücklauf oben am Stutzen an.
Nach der Rohrmontage
- Befüllen Sie die Anlage mit Wasser.
- Entlüften Sie die Anlage (der Lufterhitzer besitzt einen Entlüfter am höchsten Punkt des Sammlers). Luft im Wärmetauscher führt zu einem drastischen Leistungsabfall.
- Führen Sie eine Dichtheitsprüfung durch.
Warum sollte man Flexschläuche verwenden?
Starre Stahlrohre sind bei Gebläsegeräten keine gute Idee. Dank Flexschläuchen können Sie den Lufterhitzer frei auf der Konsole drehen. Der Ventilator erzeugt Mikrovibrationen. Die Flexschläuche dämpfen sie und schützen den Wärmetauscher davor, dass die Verbindungsstellen nach einigen Betriebsjahren undicht werden.
SCHRITT 3: Elektroinstallation und Steuerung (AC- und EC-Motoren)
Die Wahl der Steuerung hängt vom Typ Ihres Lufterhitzers ab. Prüfen Sie das Typenschild.
Erkennen Sie Ihren Motor:
- HC-3S / FARMER HCF IP54: Klassischer 3-Stufen-Motor (AC). Benötigt eine einfache Steuerung oder einen Stufenregler.
- FARMER HCF IP66: 1-Stufen-Motor (AC) mit erhöhter Schutzart. Einfachste Steuerung: EIN/AUS.
- HC-EC: Moderner elektronisch kommutierter Motor (EC). Wird über ein analoges 0-10V-Signal gesteuert. Benötigt eine andere Steuerung (z. B. HMI EC), bietet dafür aber eine stufenlose Drehzahlregelung.
Elektrische Sicherheit: Die Installation muss von einer Elektrofachkraft fachgerecht und gemäß den örtlichen Vorschriften durchgeführt werden.
- Erdung: Der grün-gelbe Leiter ist die Grundlage der Sicherheit.
- Schutzeinrichtungen: Verwenden Sie im Schaltschrank einen Leitungsschutzschalter und einen Fehlerstromschutzschalter (FI).
- Wartungsschalter: Es wird empfohlen, in der Nähe des Geräts einen Trennschalter zu installieren (für die Sicherheit bei Servicearbeiten).
- Leitungen: Der Mindestquerschnitt beträgt in der Regel 2×1.5mm² oder 3×1.5mm² (abhängig von Steuerung und Entfernung).
Anschluss:
- Verwenden Sie ausschließlich die dedizierte Automatisierung des Herstellers. „Experimente“ mit Alternativprodukten sind eine häufige Ursache für durchgebrannte Wicklungen.
- Überprüfen Sie den Anschluss immer anhand des Schaltplans in der technischen Dokumentation.
- Prüfen Sie nach der Inbetriebnahme, ob der Ventilator auf Änderungen der Einstellungen (Stufen, Temperatur) reagiert und sich in die richtige Richtung dreht!
Wie pflegt man das Gerät? Service und Reinigung des Wärmetauschers
Staub und Schmutz auf dem Wärmetauscher wirken wie eine Isolierschicht – der Lufterhitzer heizt dann schwächer.
Standardreinigung (Serie HC): Empfohlen wird das Ausblasen mit Druckluft. Richten Sie den Luftstrahl entlang der Lamellen (parallel).
- Hinweis: Verwenden Sie keine Hochdruckreiniger oder harten Bürsten. Die Aluminiumlamellen sind sehr empfindlich – verbogene Lamellen blockieren den Luftstrom.
Besonderheit FARMER HCF (aggressive Umgebung): Diese Modelle arbeiten in Hühner- oder Schweineställen, wo der Staub fettig und aggressiv ist.
- Die Wärmetauscher der Serie FARMER sind mit einer speziellen Beschichtung LCE (Gold Epoxy) versehen.
- In Verbindung mit einem Motor der Schutzart IP54 oder IP66 ermöglicht dies die Reinigung des Geräts (unter Beachtung der in der Anleitung beschriebenen Vorsichtsmaßnahmen), was für die Hygiene in Tierhaltungsbetrieben entscheidend ist.
Checkliste für Installateure nach der Montage
Bevor Sie Ihr Werkzeug einpacken und die Rechnung ausstellen, haken Sie diese Punkte ab. So stellen Sie sicher, dass Sie nicht wegen einer Reklamation zurückkommen müssen.
- Wurde ein Mindestabstand von 15 cm zu Wand/Decke eingehalten?
- Sind die Luftleitlamellen geöffnet (mind. 20-30 %)?
- Wurden die Anschlussstutzen beim Anziehen „mit zwei Schlüsseln“ gegengehalten?
- Hat die Anlage die Dichtheitsprüfung erfolgreich bestanden?
- Ist die Anlage vollständig entlüftet (Ventil am höchsten Punkt)?
- Dreht sich der Ventilator frei (ohne an EPP-Gehäuse oder Gitter zu schleifen)?
- Funktionieren Ventilator und Steuerung auf den verschiedenen Stufen einwandfrei?
Zusammenfassung
Die korrekte Montage eines Wasser-Lufterhitzers erfordert Präzision und die Einhaltung einiger oft missachteter Regeln aus der Anleitung. Wenden Sie die Zwei-Schlüssel-Regel, die richtigen Montageabstände und die passende Automatisierung an, verschaffen Sie dem Bauherrn Ruhe und niedrige Rechnungen – und sich selbst den Ruf eines Profis, den man weiterempfiehlt. Es lohnt sich, 15 Minuten mehr in die Montage zu investieren, statt Stunden für Servicefahrten zu verlieren.
