Lüftungsgerät
VERTIC

Das Lüftungsgerät VERTIC ist eine vertikale Lüftungszentrale, die eine mechanische Lüftung mit Wärmerückgewinnung oder mit Wärme- und Feuchterückgewinnung ermöglicht (je nach verwendetem Wärmetauscher). Das Gerät ist für die Montage im Innenbereich von Wohngebäuden, Hallen, Lagerräumen, Dienstleistungsräumen sowie anderen Objekten vorgesehen. Es bewährt sich besonders dort, wo eine Montage auf dem Boden, an der Wand oder z. B. über der Waschmaschine oder im Schrank unter der Treppe erforderlich ist. Die Zentrale kann mit einem Gegenstrom-Wärmetauscher aus Polystyrol oder einem Enthalpietauscher aus Polyethylen-Graphen ausgestattet werden.

Luftvolumenstrom 80 – 500 m³/h
Wärmerückgewinnung bis 90 %
Feuchterückgewinnung bis 78 %
Energieeffizienzklasse A
PRODUKT ANFRAGEN TECHNISCHE DOKUMENTATION

Über das Produkt

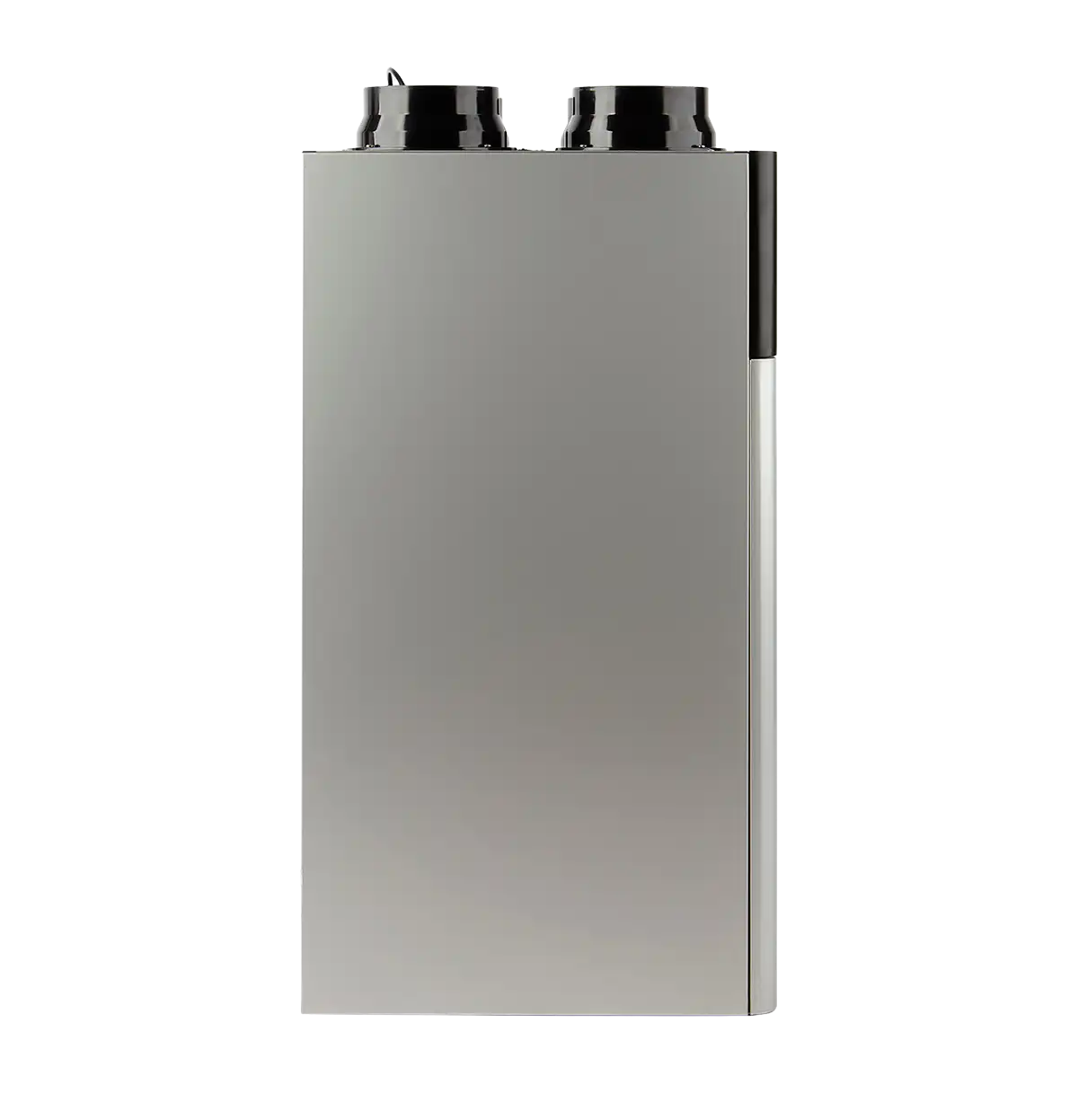

VERTIC ist eine vertikale Lüftungszentrale mit Wärmerückgewinnung — oder Wärme- und Feuchterückgewinnung, je nach verwendetem Wärmetauscher — die für Orte entwickelt wurde, an denen eine Standard-Deckenmontage nicht möglich ist. Die vertikale Bauweise ermöglicht die Montage des Geräts auf dem Boden, an der Wand, über der Waschmaschine oder im Schrank unter der Treppe, was es zu einer idealen Lösung für Wohngebäude und Räume mit begrenztem Platzangebot macht.

Für die Energierückgewinnung sorgt ein Gegenstromwärmetauscher mit einem Wärmerückgewinnungsgrad von bis zu 90 % und einem Feuchterückgewinnungsgrad von bis zu 78 %, erhältlich in der Polystyrol-Version (Wärmerückgewinnung) oder der Polyethylen-Graphen-Version ENTHALPY (Wärme- und Feuchterückgewinnung). Zwei energieeffiziente EC-Ventilatoren mit 5-stufiger Drehzahlregelung sowie ein Luftvolumenstrom von 80 bis 500 m³/h gewährleisten einen leisen und effizienten Betrieb.

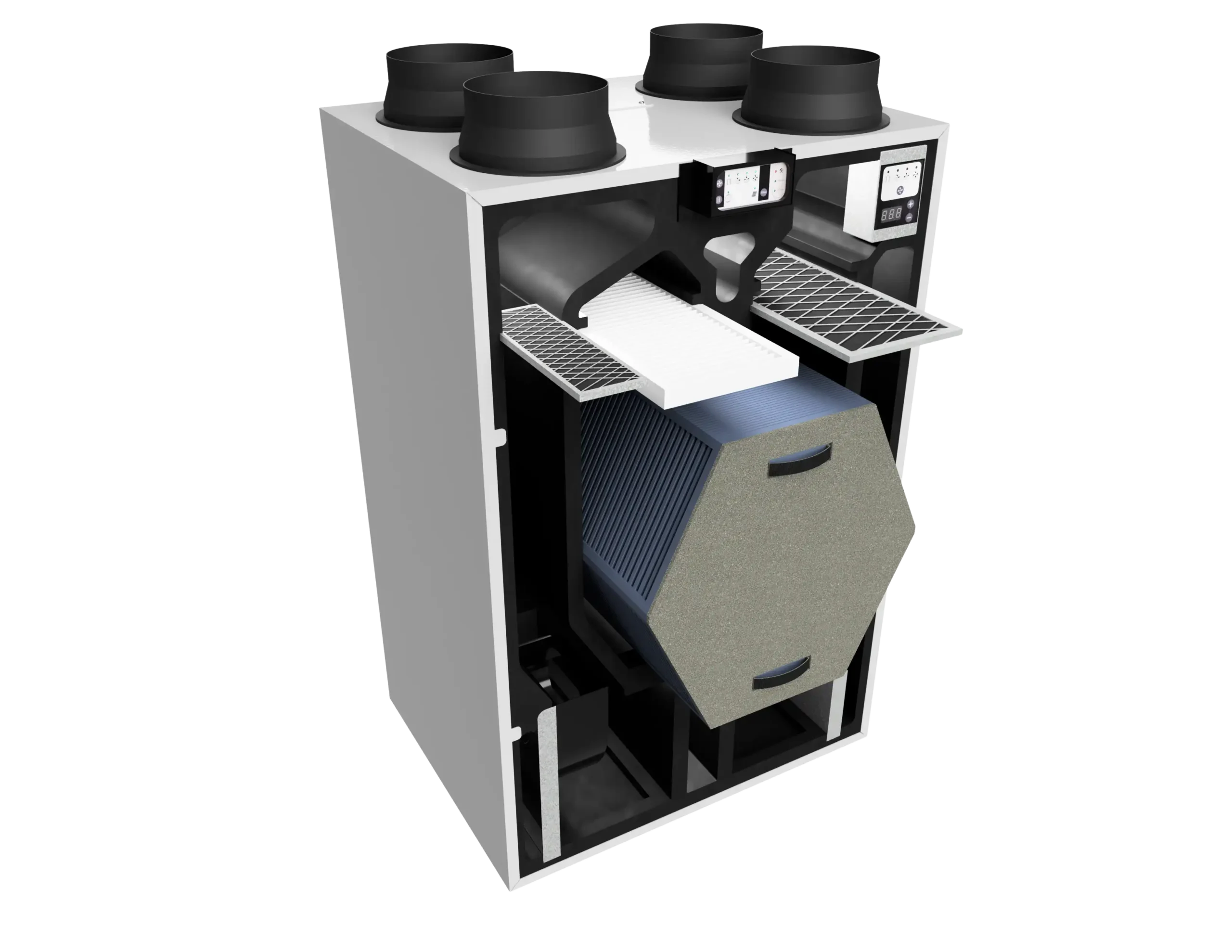

Das pulverbeschichtete Stahlgehäuse gewährleistet Langlebigkeit, und der Zugang zu Filtern und Wärmetauscher erfolgt durch Abnehmen der Abdeckung. Das Gerät ist mit automatischem Bypass, zwei eingebauten Bedienpanelen, drei G4-Filtern sowie einem Feuchtigkeitssensor ausgestattet — optional auch mit CO₂-Sensor, intelligentem Bedienpanel und F7-Filter. Die Energieeffizienzklasse „A“ erfüllt die Anforderungen des Programms „Czyste Powietrze“.

Wichtigste Merkmale

  • Luftvolumenstrom von 80 m³/h bis 500 m³/h
  • Gegenstromwärmetauscher mit Wärme- oder Wärme- und Feuchterückgewinnung
  • Maximaler Feuchterückgewinnungsgrad: 78 %
  • Maximaler Wärmerückgewinnungsgrad: 90 %
  • 2 Ventilatoren mit EC-Motoren
  • 5-stufige Drehzahlregelung der Ventilatoren
  • Pulverbeschichtetes Stahlgehäuse
  • Automatischer Bypass
  • 2 eingebaute Bedienpanele
  • Intelligentes Bedienpanel VERTIC (optional)
  • 3 G4-Filter
  • Feuchtigkeitssensor
  • CO₂-Konzentrationssensor (optional)
  • Filter F7 (optional statt G4)

Warum das Lüftungsgerät VERTIC wählen?

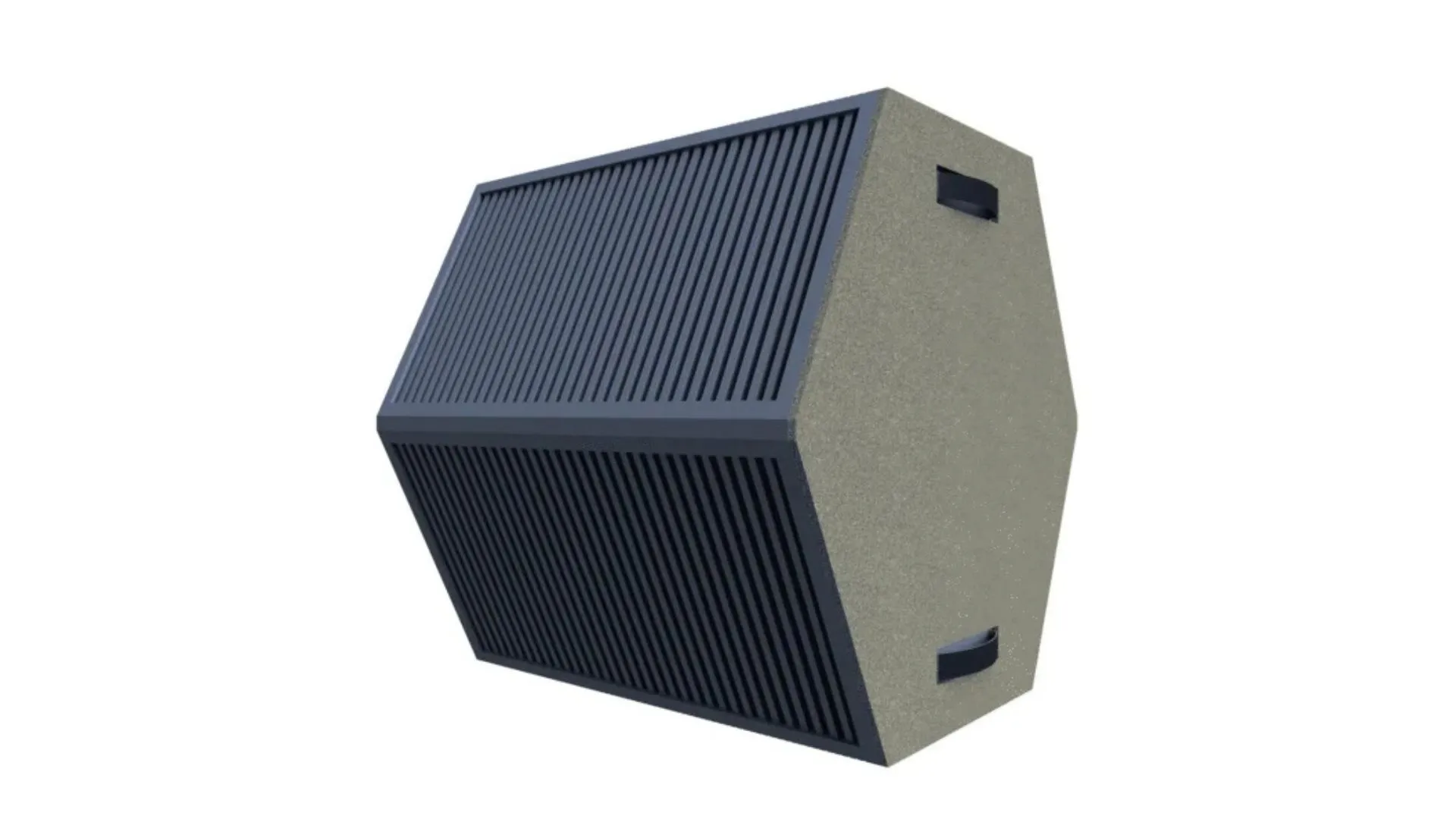

Wärmetauscher ENTHALPY — Wärmerückgewinnung mit Feuchterückgewinnung

Der Enthalpiewärmetauscher für das Lüftungsgerät VERTIC besteht aus einem speziellen Polyethylenmaterial mit Graphenschicht. Dadurch gewinnt das Lüftungsgerät zusätzlich Feuchtigkeit zurück und erhöht so den Komfort im Raum.

Beide Wärmetauscher für die vertikale Lüftungszentrale haben die gleiche Leistung und Lebensdauer und können mit Wasser und einem pH-neutralen Reinigungsmittel gereinigt werden.

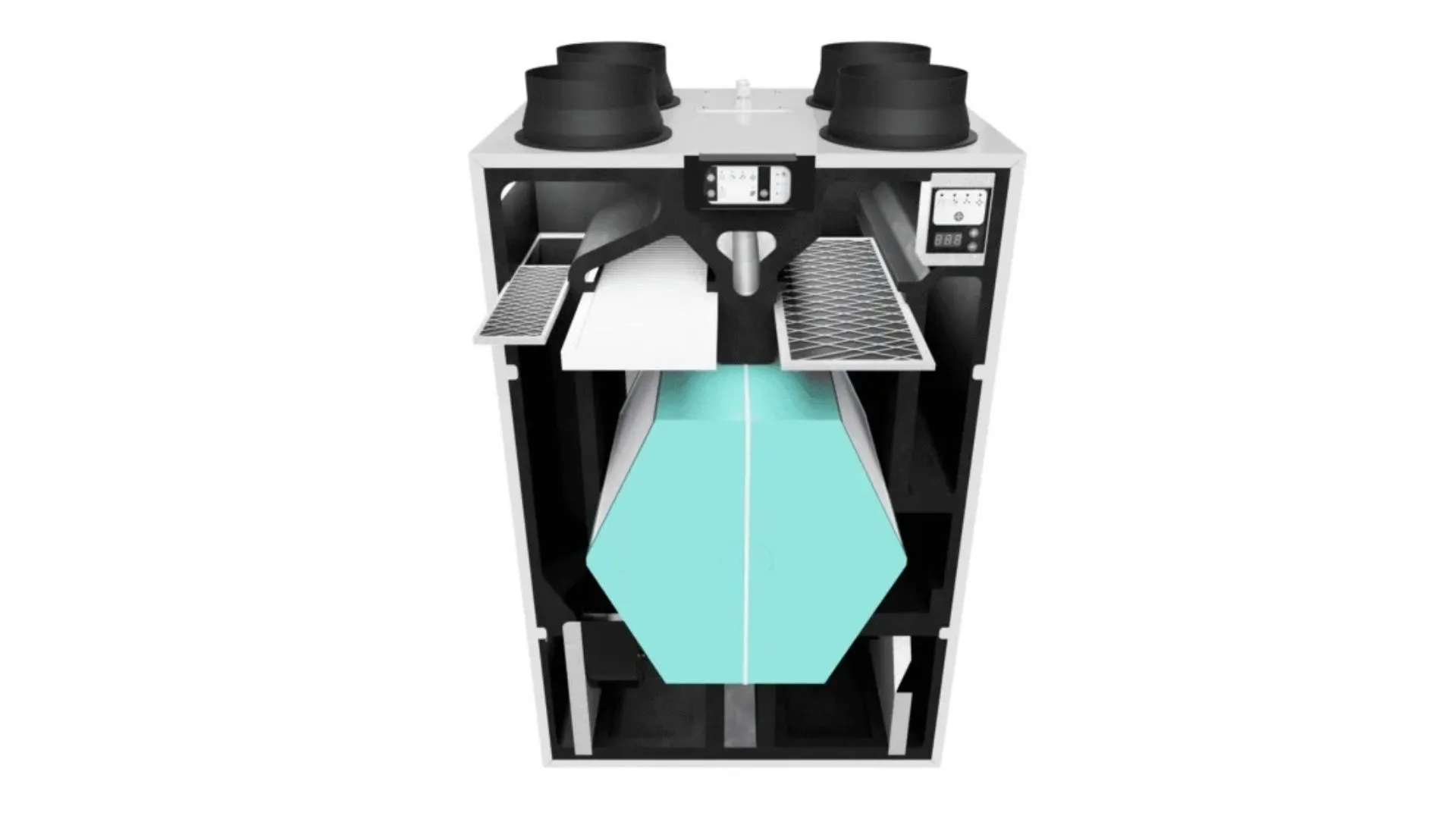

Intelligenter Betrieb des Geräts

Das Lüftungsgerät verfügt über energieeffiziente EC-Ventilatoren mit einem breiten Regelbereich (4 programmierbare Drehzahlstufen + 5. Stufe BOOST). Es besitzt 2 eingebaute Bedienpanele — das erste an der Vorderseite des Geräts für schnellen Zugriff und das zweite im Inneren des Lüftungsgeräts zur Programmierung der Ventilatordrehzahl.

Steuern Sie das Gerät von überall auf der Welt

Die Lüftungsgeräte können mit einem Wi-Fi-Modul* ausgestattet werden, das die Steuerung per Smartphone ermöglicht. Es genügt, das Lüftungsgerät mit der speziellen App Smart Life zu koppeln, um Zugriff auf die Steuerung aller Funktionen zu erhalten: der Ventilatordrehzahl, der Innenlufttemperatur sowie — sofern entsprechende Sensoren angeschlossen sind — der Daten zu CO₂ und Luftfeuchtigkeit.

* Wi-Fi-Modul außerhalb des Lieferumfangs des Lüftungsgeräts erhältlich

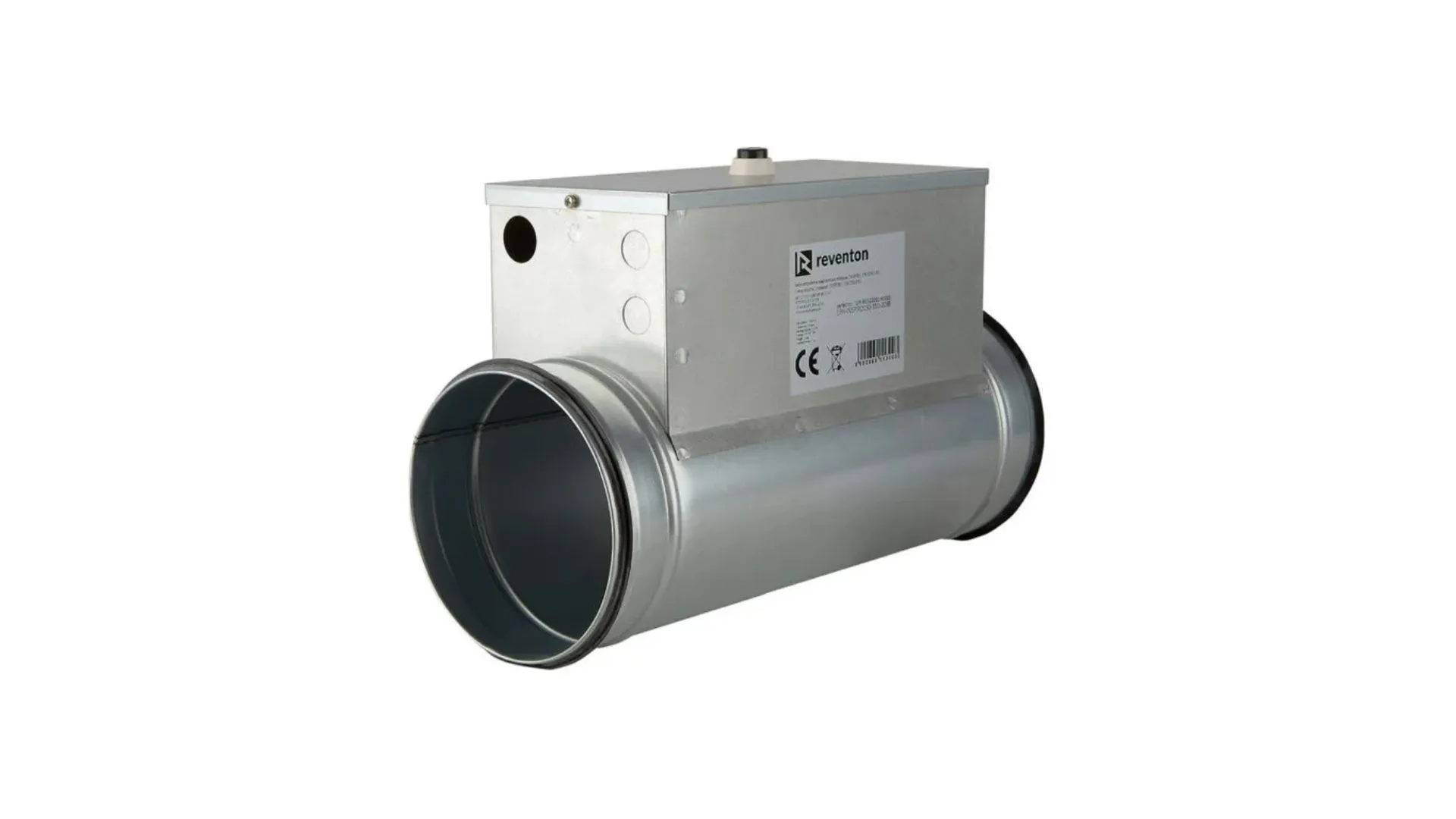

Abtaumodus oder Kanallufterhitzer?

Das vertikale Lüftungsgerät verfügt über einen Abtaumodus, der sich einschaltet, wenn die Außenlufttemperatur unter -5 °C fällt. Um jedoch die höchste Leistungsfähigkeit des Geräts zu gewährleisten, wird der Einsatz eines Kanal-Vorheizregisters empfohlen — insbesondere bei einem Temperaturabfall unter -9 °C, um ein Vereisen des Wärmetauschers zu vermeiden.

Das Vorheizregister erwärmt die in das Gerät eintretende Luft, wodurch die Effizienz der Wärmerückgewinnung erhöht und das Risiko einer Beschädigung des Wärmetauschers verringert wird.

Lufterhitzer ansehen →

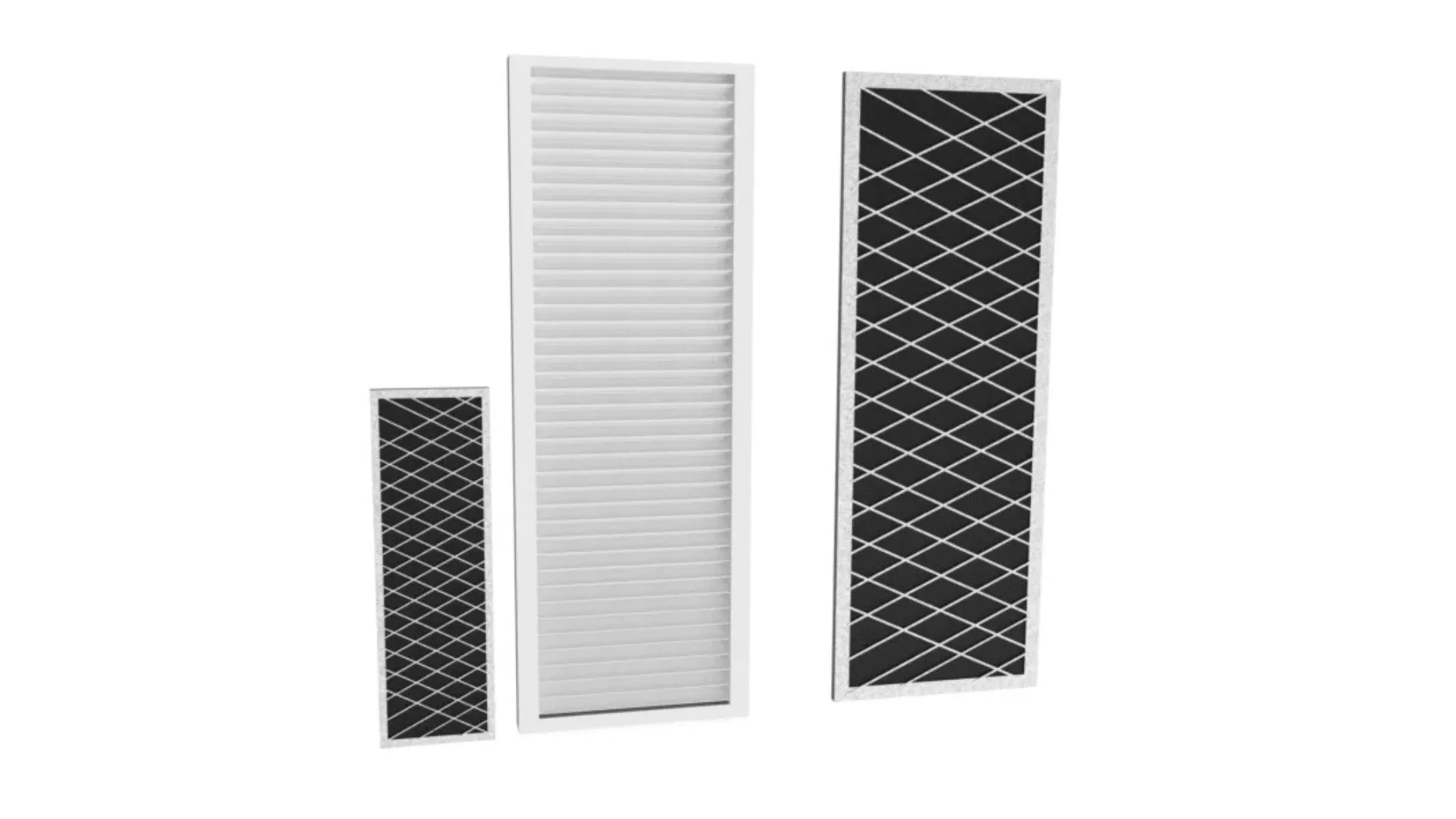

Filterset für das Lüftungsgerät VERTIC

Sorgen Sie mit passend ausgewählten Filtern für einen wirksamen und hygienischen Betrieb Ihres Lüftungsgeräts. Für jedes Lüftungsgerät VERTIC bieten wir ein fertiges Set aus 3 G4-Vorfiltern an. Ihre Größe unterscheidet sich je nach Einsatzbereich: für Bypass, Zuluft oder Abluft. Optional ist außerdem ein F7-Zuluftfilter für anspruchsvollere Räume erhältlich.

G4-Filter bieten ein Schutzniveau ISO coarse ≥ 60 %. Der Filter F7 mit dem Niveau ISO ePM1 ≥ 50 % ist für anspruchsvollere Räume geeignet.

Haben Sie weitere Fragen?

Benötigen Sie technischen Support? Rufen Sie uns an oder schreiben Sie uns!

Produkt anfragen Anrufen

Modelle und Parameter

  VERTIC 250 VERTIC 350 VERTIC 500
Produktcode VERTIC-250-2047 VERTIC-350-2048 VERTIC-500-2049
Nennluftvolumenstrom [m3/h] 80 - 250 100 - 350 105 - 500
Nennstrom [A] 1,0 1,9 2,9
Maximaler Temperaturwirkungsgrad [%] 90% 87% 88%
Versorgungsspannung/-frequenz [V/Hz] 230/50 230/50 230/50
Motorleistung [W] 137 272 412
Motorschutzart X2 X2 X2
Nettogewicht [kg] 40 40 50
Lautstärke [dB] 35 37 39
Energieeffizienzklasse A A A
  VERTIC 250 ENTHALPY VERTIC 350 ENTHALPY VERTIC 500 ENTHALPY
Produktcode VERTIC-250E-2321 VERTIC-350E-2322 VERTIC-500E-2323
Nennluftvolumenstrom [m3/h] 80 - 250 100 - 350 105 - 500
Nennstrom [A] 1,0 1,9 2,9
Maximaler Temperaturwirkungsgrad [%] 83% 77% 78%
Maximaler Enthalpiewirkungsgrad [%] 78% 72% 73%
Versorgungsspannung/-frequenz [V/Hz] 230/50 230/50 230/50
Motorleistung [W] 137 272 412
Motorschutzart X2 X2 X2
Nettogewicht [kg] 40 40 50
Lautstärke [dB] 35 37 39
Energieeffizienzklasse A A A

Filterset

Filter VERTIC 250 + ENTHALPY VERTIC 350 + ENTHALPY VERTIC 500 + ENTHALPY
Filter G4
Vorfilter 		2 × VERTIC-EU4-250-350-2329
1 × VERTIC-EU4-250-350BP-2331 		2 × VERTIC-EU4-250-350-2329
1 × VERTIC-EU4-250-350BP-2331 		2 × VERTIC-EU4-500-2330
1 × VERTIC-EU4-500BP-2332
Filter F7
optional für die Zuluft 		1 × VERTIC-F7-250-350-2051 1 × VERTIC-F7-250-350-2051 1 × VERTIC-F7-500-2052

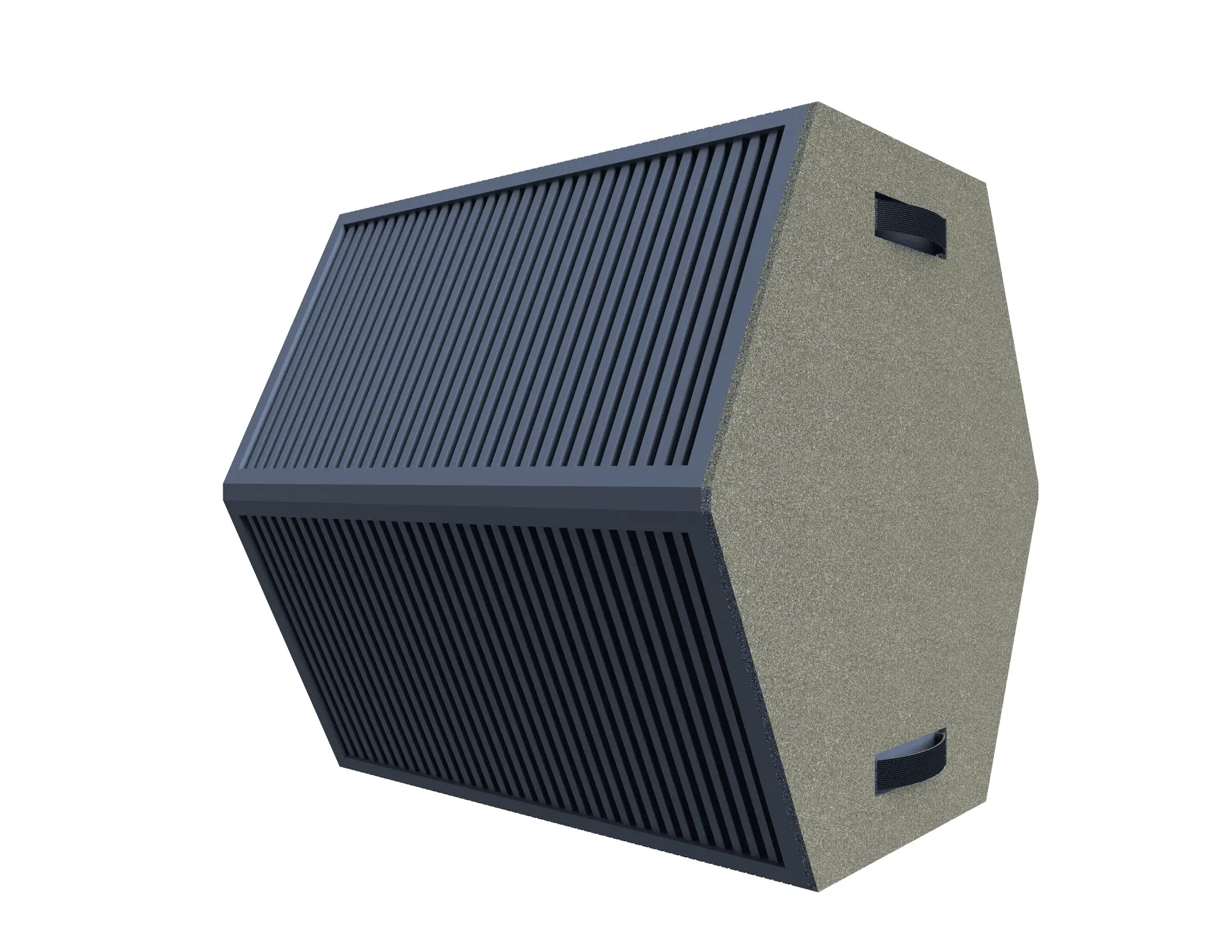

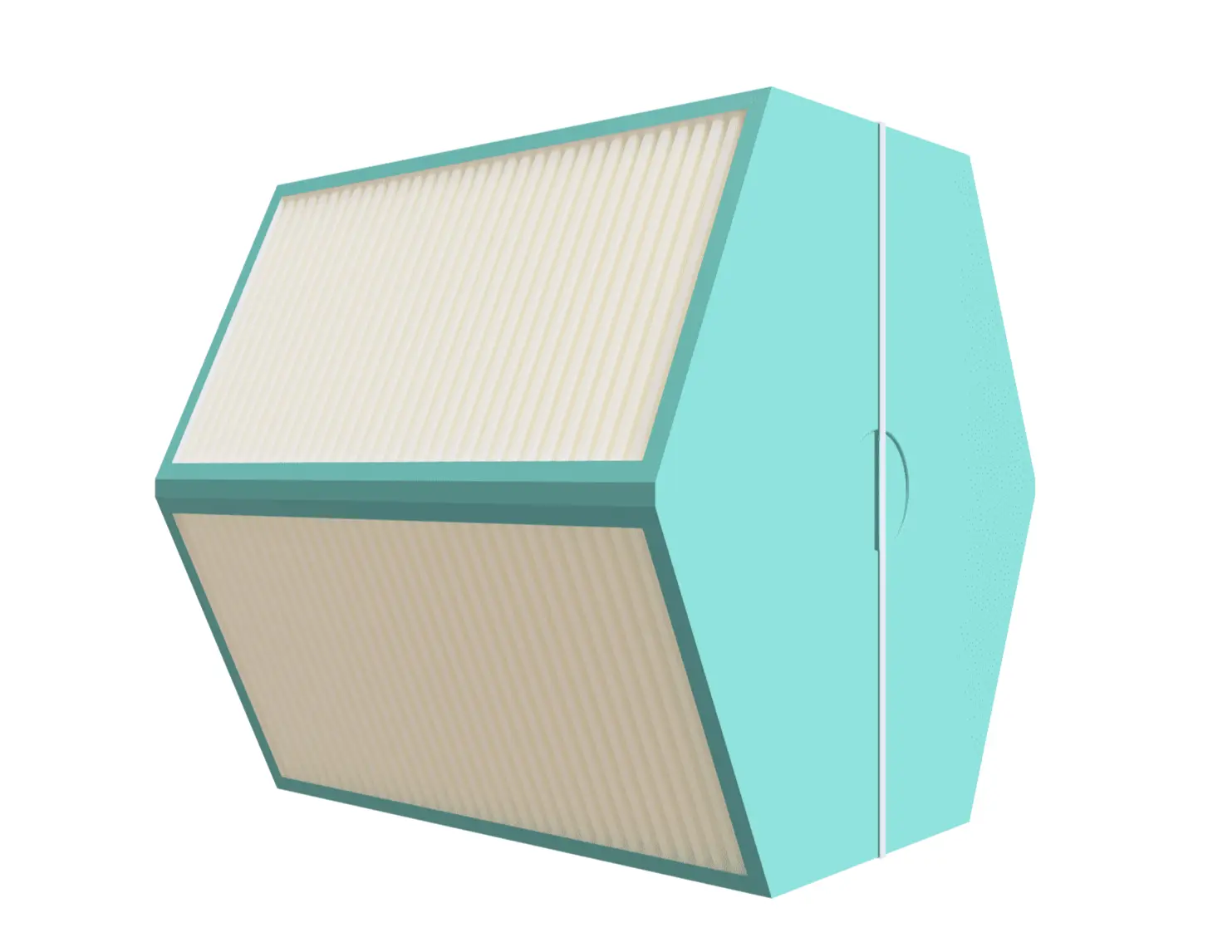

Gegenstromwärmetauscher VERTIC oder VERTIC ENTHALPY – Was wählen?

Zu unseren Lüftungsgeräten VERTIC bieten wir Gegenstromwärmetauscher an, die sich durch hohe Qualität und Langlebigkeit auszeichnen. Der Enthalpiewärmetauscher ermöglicht zusätzlich die Feuchterückgewinnung und verbessert so die Luftqualität im Raum.

Wärmetauscher für: VERTIC VERTIC ENTHALPY
Art des Wärmetauschers Gegenstromwärmetauscher aus Polystyrol Gegenstromwärmetauscher aus Polyethylen-Graphen-Material
Wärmerückgewinnung ✓ ✓
Feuchterückgewinnung ❌ ✓
Energieeffizienzklasse A A
Für wen geeignet? Eine hervorragende Lösung dort, wo eine effektive Wärmerückgewinnung entscheidend ist Die ideale Lösung für Kunden, die maximale Wartungsfreiheit und Langlebigkeit des Lüftungssystems erwarten

Blog
Wissensdatenbank

Ratgeber, Vergleiche, Analysen, Meinungen und Expertenartikel.

Mehr erfahren

Bibliotheken
BIM und CAD

3D-Modelle, Revit-Bibliotheken und DWG-Dateien.

Mehr erfahren

Technische
Dokumentation

Technische Dokumentationen (DTR), Datenblätter, Zertifikate und Konformitätserklärungen.

Mehr erfahren

Produkt-
katalog

Der neueste Produktkatalog von Reventon Group.

PDF herunterladen

FAQ

Das Lüftungsgerät VERTIC kann stehend in Räumen montiert werden, sofern die Ableitung von Kondenswasser möglich ist, an der Wand — niedrig oder z. B. über der Waschmaschine — oder im Einbau — in der Küche, im Bad oder im Keller. Dabei ist der erforderliche Servicezugang einzuhalten, eine ordnungsgemäße Kondensatableitung sicherzustellen sowie die Anforderungen an die Betriebsbedingungen des Geräts zu erfüllen, einschließlich des Schutzes vor übermäßiger Feuchtigkeit, Staub und Wasser über die zulässige Schutzart der Lüftungszentrale hinaus.

Die Art des Wärmetauschers in der Lüftungszentrale hat keinen Einfluss auf den Stromverbrauch. Eine deutliche Energieeinsparung ist jedoch im Winter zu beobachten. Die Heizkosten des Gebäudes können dank effektiver Wärmerückgewinnung niedriger ausfallen. Im Sommer funktioniert die Wärmerückgewinnung anders. Die Automatik des Lüftungsgeräts aktiviert den Bypass, damit die Zuluft den Wärmetauscher umgeht und eine Erwärmung des Raums verhindert wird.

Der Kanallufterhitzer, auch Vorheizregister genannt, verfügt über einen frei einstellbaren Temperaturfühler. Der Fühler schaltet den Kanallufterhitzer automatisch ein und aus, sobald die eingestellte Temperatur über- bzw. unterschritten wird. Es wird empfohlen, dass sich der Kanallufterhitzer bei einer gemessenen Außentemperatur unter -9 °C einschaltet, um ein Vereisen des Enthalpiewärmetauschers zu vermeiden und die Wärmerückgewinnung in den Räumen zu unterstützen.

Die Lüftungsgeräte VERTIC sind standardmäßig mit einem Standard-Gegenstromwärmetauscher zur Wärmerückgewinnung ausgestattet. Erhältlich ist außerdem die Version ENTHALPY mit einem Gegenstromwärmetauscher, der eine Wärme- und Feuchterückgewinnung ermöglicht.

Ja, das zusätzliche Wi-Fi-Modul kann in den Lüftungsgeräten VERTIC installiert werden.

Ja, die Wärmerückgewinnung ist eine der wirksamsten Lösungen zur Verbesserung des Lebenskomforts von Allergikern. Das herkömmliche Lüften des Hauses durch offene Fenster lässt nicht nur Staub, sondern auch lästige Pflanzenpollen, Schimmelsporen oder Smog ins Innere. In einem mechanischen Lüftungssystem wird der gesamte Zuluftstrom ständig gefiltert. Die Lüftungszentrale kann mit sehr feinen Zuluftfiltern der Klasse F7 oder F9 ausgestattet werden (optional erhältlich u. a. in den Serien INSPIRO und VERTIC). Sie halten den Großteil der Mikroverunreinigungen zurück, darunter Feinstaub (PM2.5, PM10) sowie lästige Allergene, und schaffen so im Haus eine sichere Zone mit sauberer und gesunder Luft das ganze Jahr über.

Darüber hinaus führt die Wärmerückgewinnung überschüssige Feuchtigkeit wirksam ab, was der Schimmel- und Pilzbildung in den Räumen vorbeugt.

Ja, unsere Vertriebs- und Technikabteilung steht Ihnen bei weiteren Fragen zu Ihrer Bestellung oder zum Produkt selbst jederzeit zur Verfügung. Zusätzlich bieten wir Produktschulungen für B2B-Unternehmen an.
