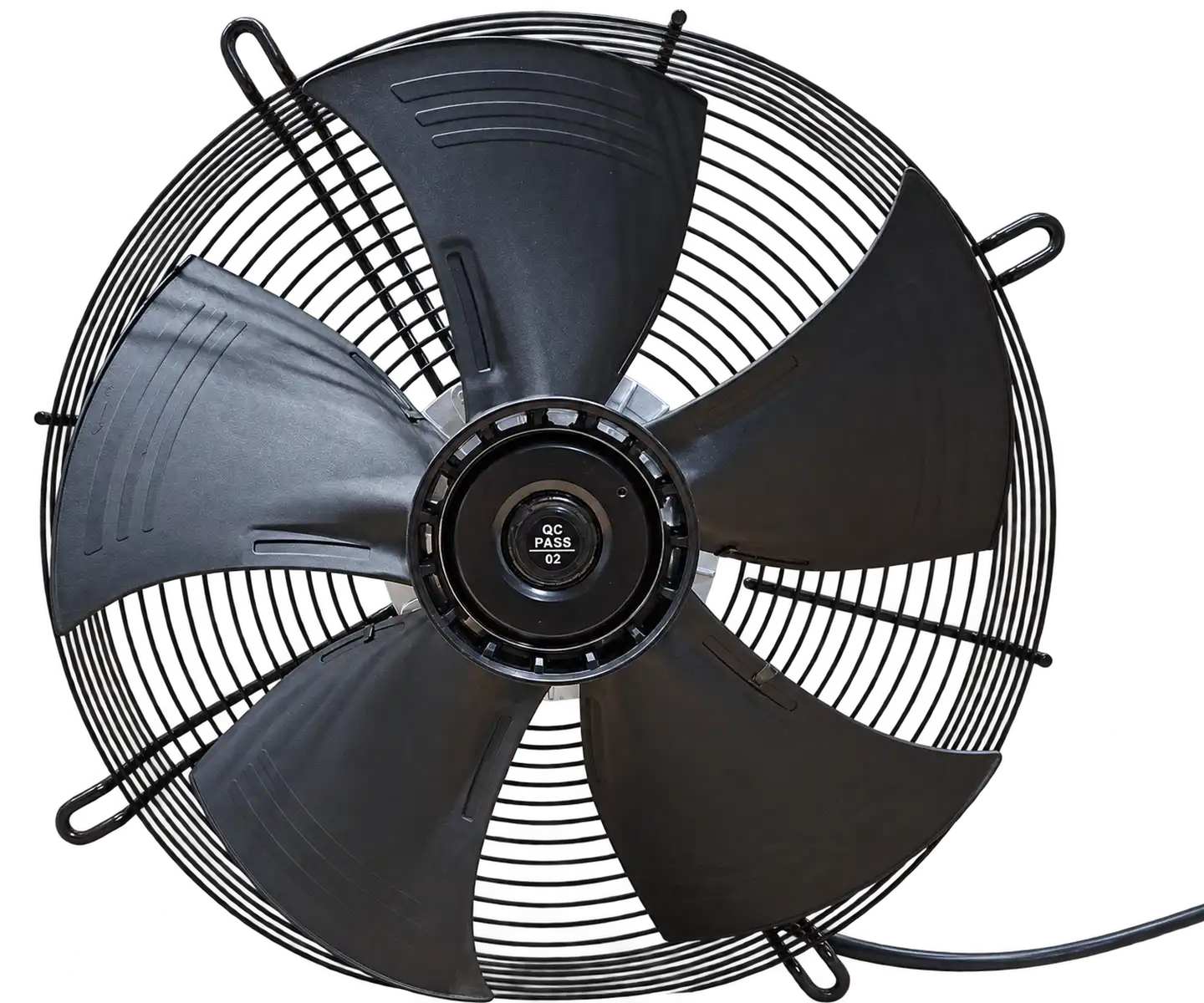

Axialventilator - saugend FR-SG EC-EE
Der Axialventilator FR-SG EC-EE führt verbrauchte Luft aus Kälte-, Heiz- und Lüftungsanlagen ab. Ausgestattet mit einem Schutzgitter und einem energiesparenden EC-Motor, erfüllt er die Anforderungen von ErP 2026. Die stufenlose Drehzahlregelung ermöglicht die Anpassung der Leistung an den aktuellen Bedarf.
Über das Produkt

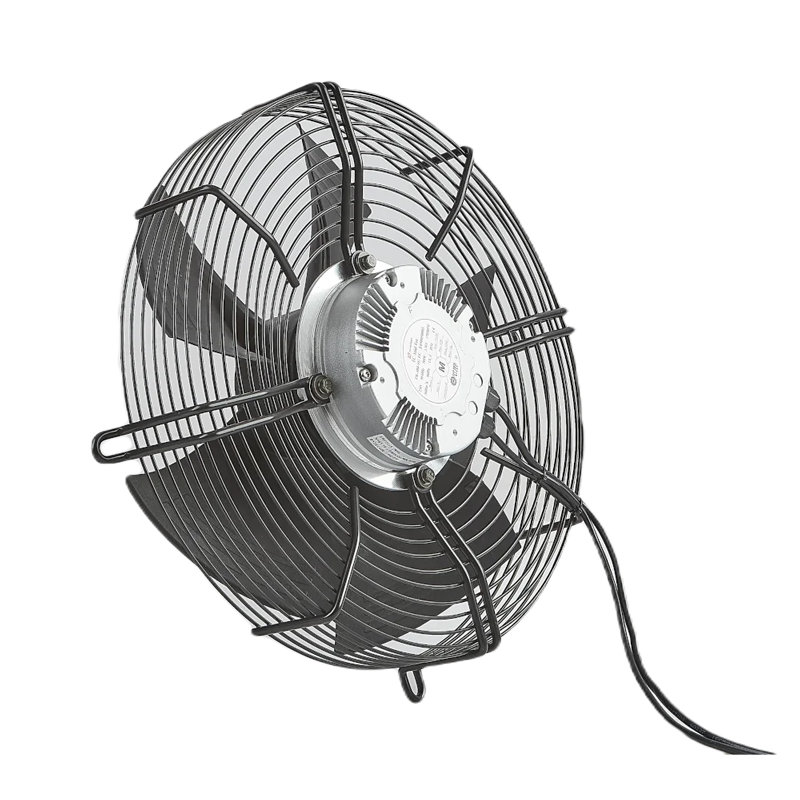

Der FR-SG EC-EE ist ein saugender Axialventilator, der Luft aus Kälte-, Heiz- und Lüftungsanlagen abführt. Der energiesparende EC-Motor senkt den Energieverbrauch und ermöglicht eine stufenlose Drehzahlregelung im Bereich von 0 bis 100 %.

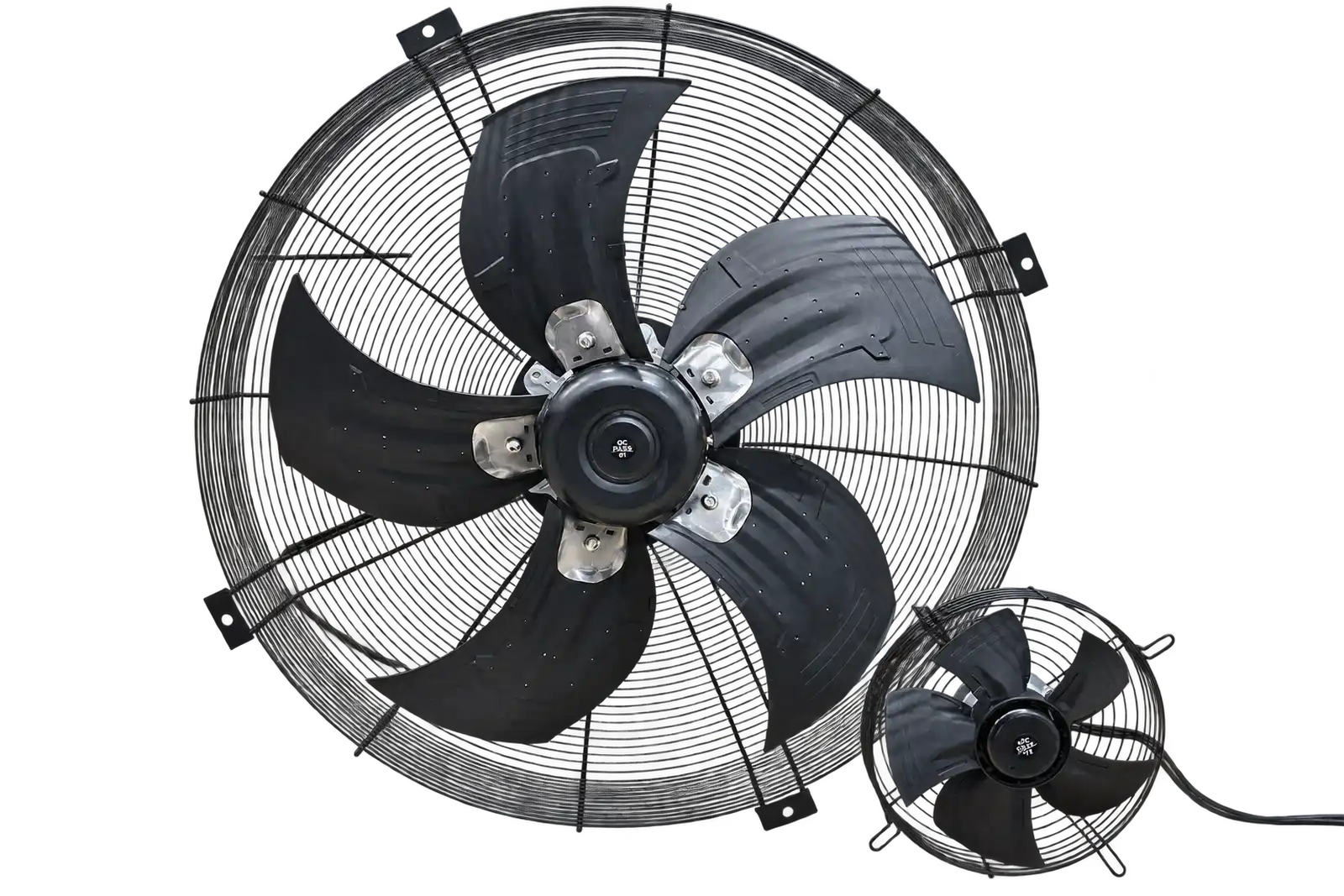

Erhältlich in zehn Größen, mit einer Leistung von 1710 bis 21 000 m³/h.

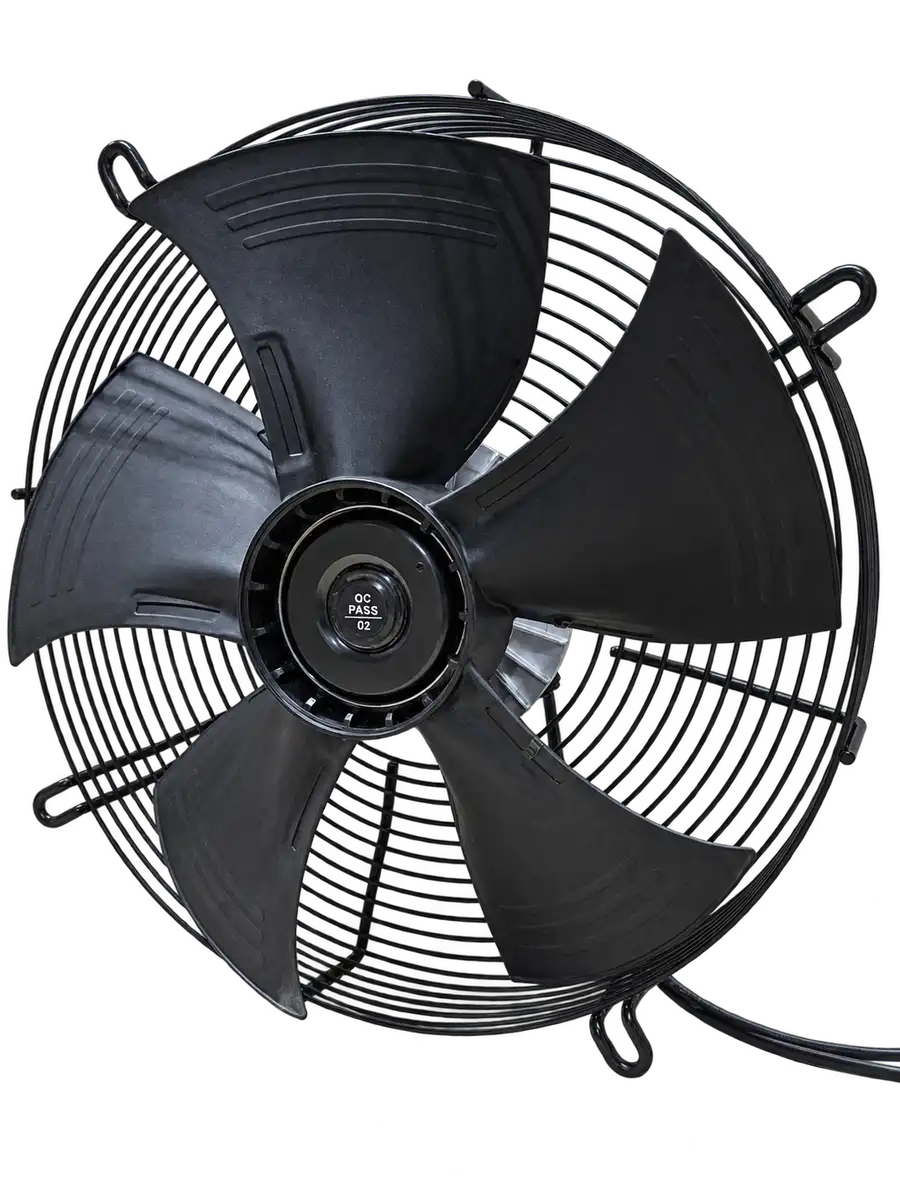

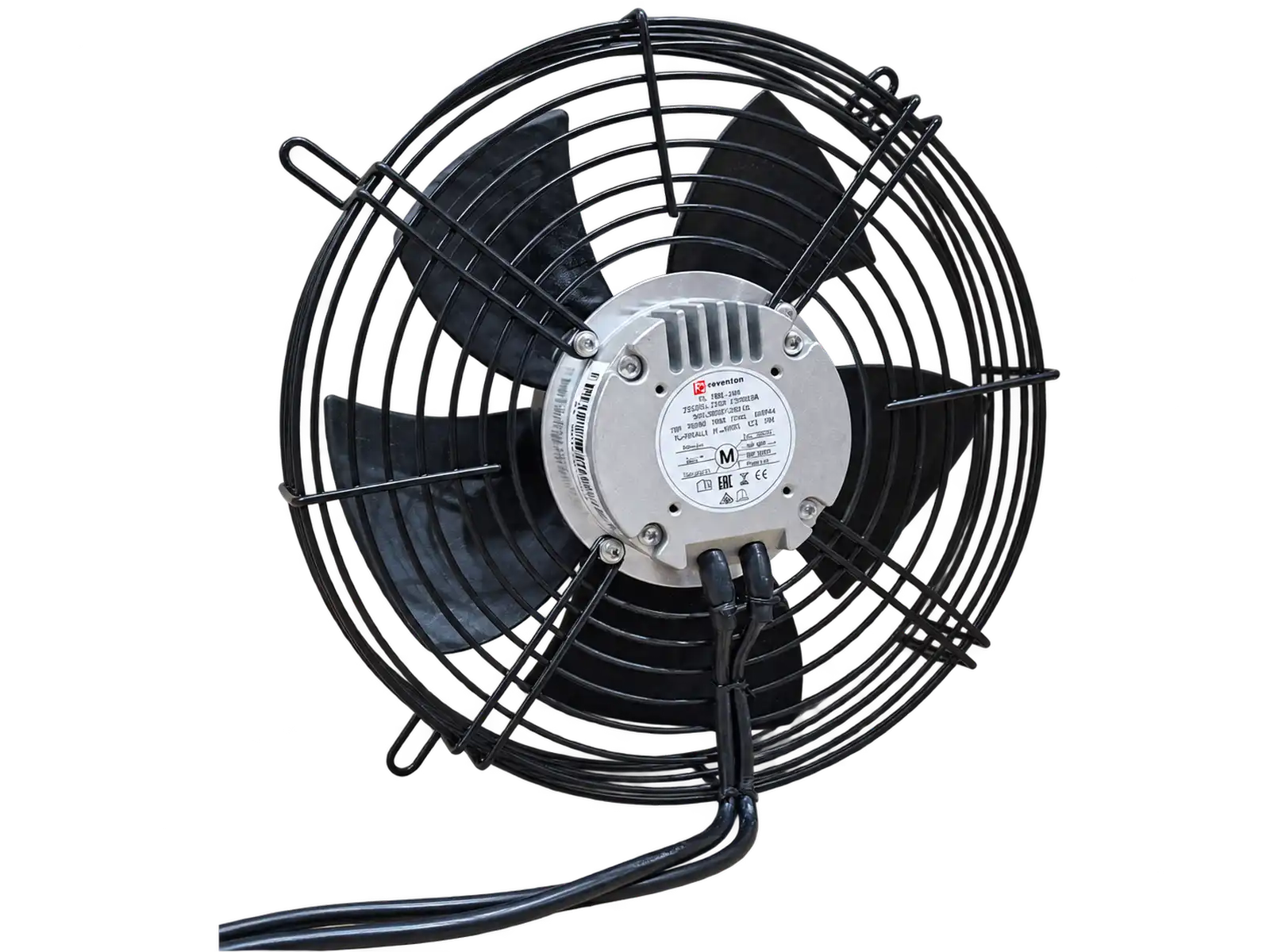

Das Gehäuse besteht aus pulverbeschichtetem Stahl, die Laufradschaufeln aus Polypropylen. Das Schutzgitter schützt das Laufrad vor direktem Zugriff. Das Gerät ist für die Montage im Innenbereich vorgesehen; es sollte nicht in korrosiven, stark staubigen oder stark feuchten Umgebungen eingesetzt werden.
Wichtigste Merkmale
- Luftvolumenstrom von 1710 m³/h bis 21 000 m³/h
- Motorleistung von 98 W bis 1390 W
- Energieeffizienter EC-Motor mit stufenloser Drehzahlregelung (0 bis 100 %)
- Schutzart IP54, Isolationsklasse F
- Geräuschpegel von 59 dB bis 78 dB
- Konformität mit ErP 2026 (Verordnung (EU) 2024/1834)
Warum lohnt sich die Wahl des
Ventilators FR-SG EC-EE?
Energiesparender, ErP-2026-bereiter EC-Motor — Der EC-Motor verbraucht deutlich weniger Energie als ein AC-Antrieb und ermöglicht eine stufenlose Drehzahlregelung. Der Ventilator erfüllt die Anforderungen der Verordnung (EU) 2024/1834, wobei die Nennwerte für den optimalen Betriebspunkt (BEP) angegeben sind.
Solide, langlebige Konstruktion — Das Gehäuse aus pulverbeschichtetem Stahl und das Laufrad aus PP-Kunststoff sorgen für Beständigkeit und eine lange Lebensdauer. Das Schutzgitter schützt das Laufrad vor direktem Zugriff.
Einfache Regelung und Steuerung — Die Leistung lässt sich stufenlos über ein EC-Potentiometer (0 bis 100 %) oder einen programmierbaren HMI EC BMS-Regler einstellen, an den bis zu 8 Ventilatoren angeschlossen werden können.
Technische Spezifikation
| Parameter | FR-250-SG EC-EE | FR-300-SG EC-EE | FR-350-SG EC-EE | FR-400-SG EC-EE | FR-450-SG EC-EE | FR-500-SG EC-EE | FR-550-SG EC-EE | FR-630-SG EC-EE | FR-710-SG EC-EE | FR-800-SG EC-EE |
|---|---|---|---|---|---|---|---|---|---|---|
| Produktcode | IAFR-250SGEC-EE-2619 | IAFR-300SGEC-EE-2620 | IAFR-350SGEC-EE-2621 | IAFR-400SGEC-EE-2622 | IAFR-450SGEC-EE-2623 | IAFR-500SGEC-EE-2624 | IAFR-550SGEC-EE-2625 | IAFR-630SGEC-EE-2626 | IAFR-710SGEC-EE-2627 | IAFR-800SGEC-EE-2628 |
| Maximaler Luftvolumenstrom [m³/h] | 1 710 | 2 230 | 2 730 | 5 170 | 5 790 | 7 500 | 8 600 | 10 800 | 16 180 | 21 000 |
| Spannung / Frequenz [V/Hz] | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 400 / 50 | 400 / 50 |
| Nennstrom [A] | 0,77 | 0,76 | 0,85 | 1,45 | 1,77 | 2,00 | 2,50 | 1,85 | 2,00 | 2,40 |
| Motordrehzahl [U/min] | 2 300 | 1 630 | 1 205 | 1 385 | 1 180 | 1 060 | 1 050 | 900 | 1 010 | 930 |
| Motorleistung [W] | 100 | 98 | 110 | 240 | 260 | 300 | 380 | 420 | 1 140 | 1 390 |
| Masse [kg] | 2 | 2 | 3 | 4,5 | 6 | 8 | 9 | 12 | 23 | 31 |
| Lautstärke [dB] | 68 | 59 | 65 | 67 | 69 | 68 | 69 | 69 | 78 | 75 |
Die angegebenen Werte beziehen sich auf die maximale Drehzahl. Der EC-Motor ermöglicht eine stufenlose Regelung im Bereich 0–100 %.
