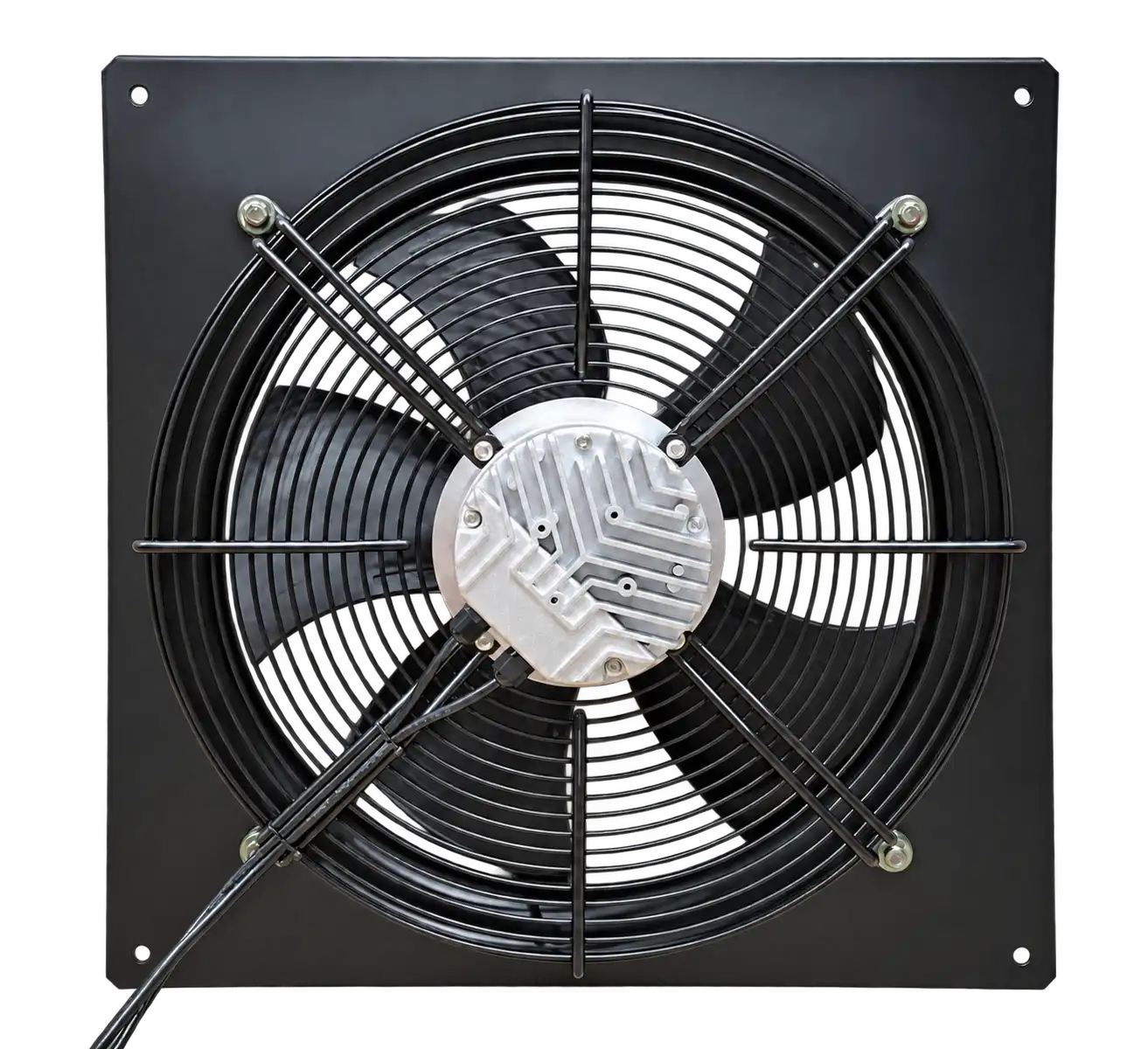

Axialventilator - saugend FR-BS EC-EE
Der Ventilator FR-BS EC-EE wurde entwickelt, um eine wirksame Luftzirkulation in Produktionshallen, Lagerhallen, Werkstätten, Arbeitsräumen und anderen Industrieobjekten zu gewährleisten. Das quadratische Gehäuse erleichtert die direkte Wandmontage, und der energieeffiziente EC-Motor mit stufenloser Drehzahlregelung im Bereich 0–100 % erfüllt die Anforderungen der ErP 2026.
Über das Produkt

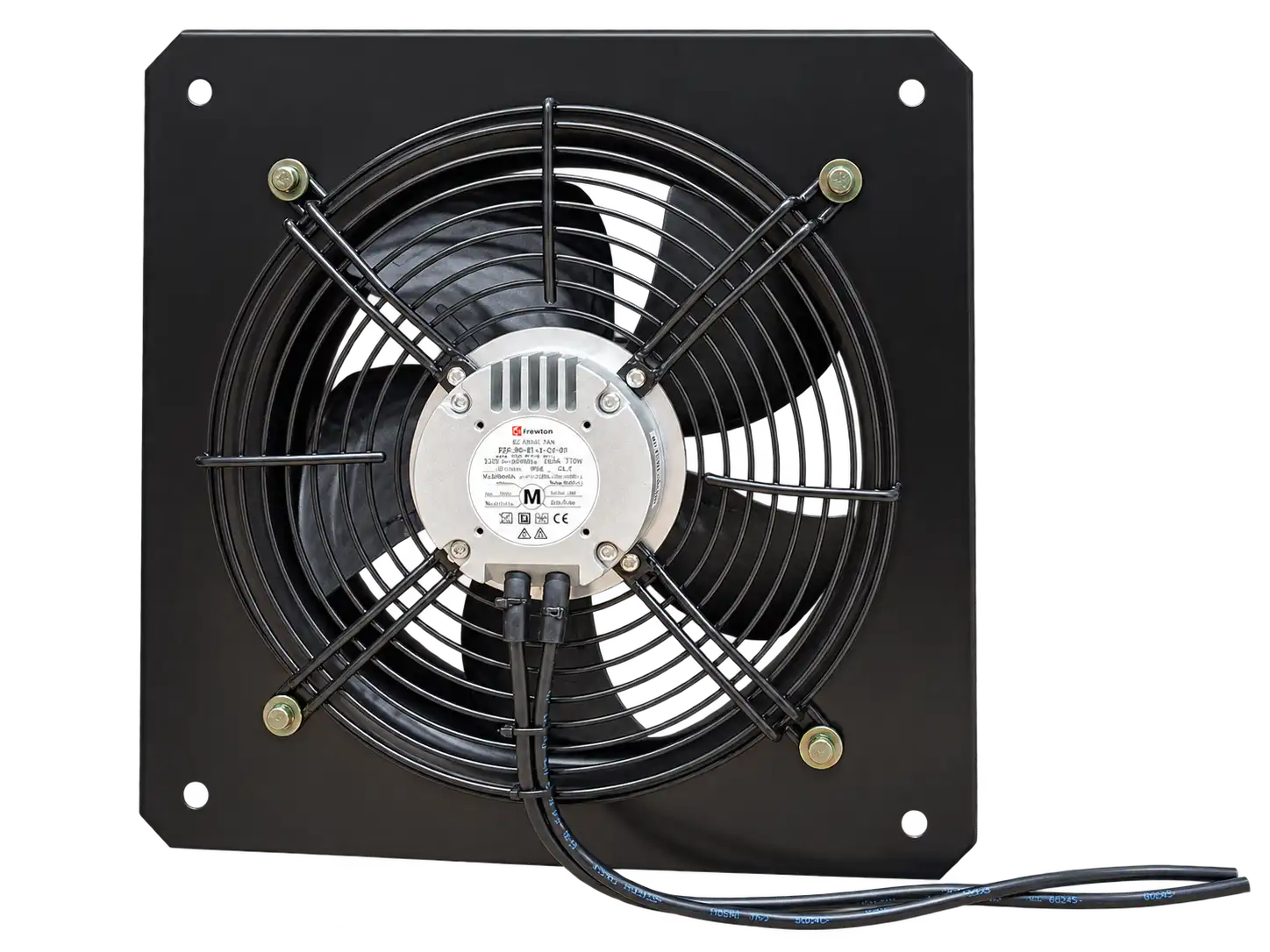

FR-BS EC-EE dient zur Abluftführung in Objekten wie Produktionshallen, Lagerhallen und Werkstätten. Das quadratische Gehäuse mit Montagelöchern ermöglicht die direkte Montage an einem Bauteil ohne zusätzliche Konstruktionen.

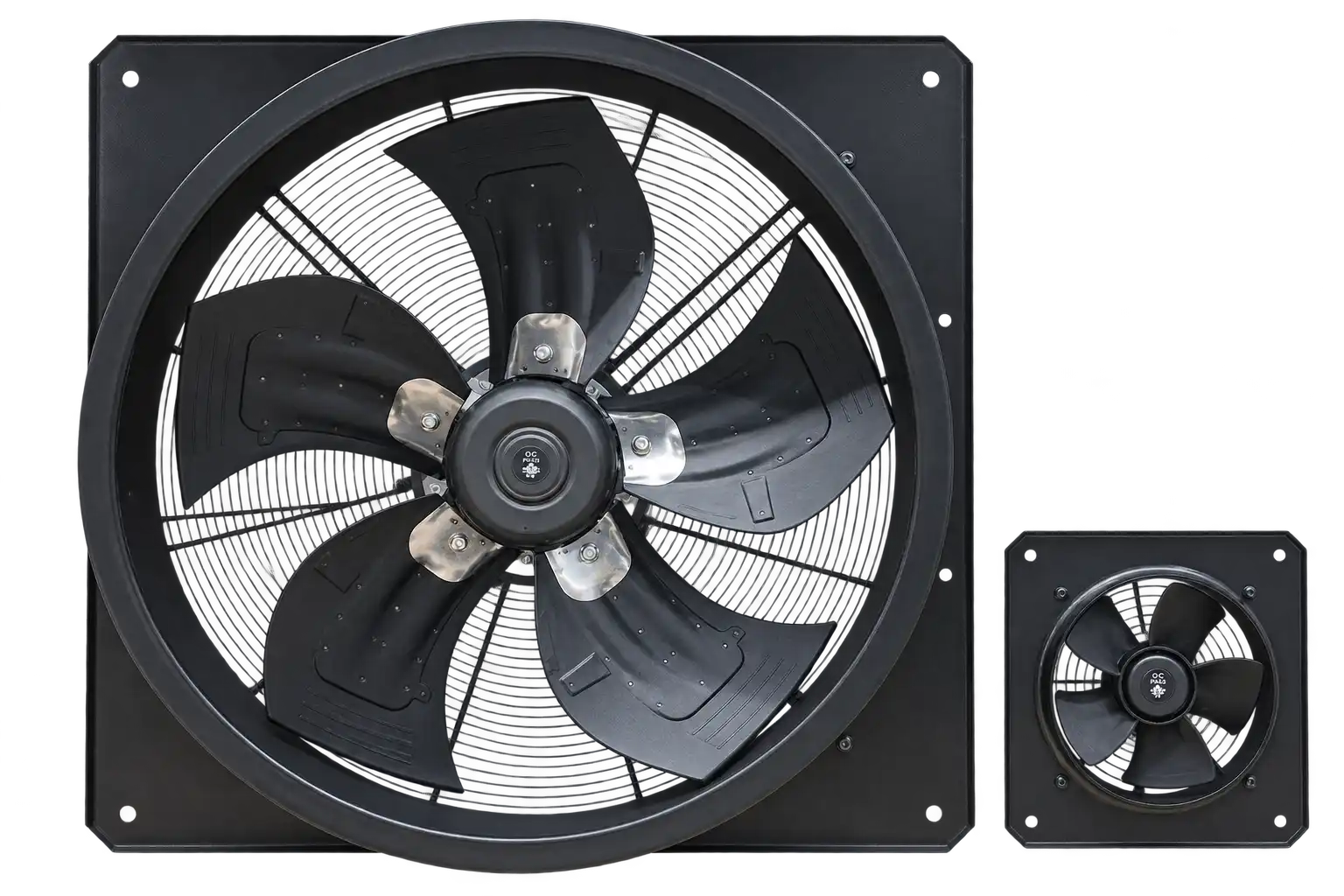

In zehn Größen erhältlich, deckt er einen Leistungsbereich von 1710 bis 21 000 m³/h ab. Der energieeffiziente EC-Motor reduziert den Energieverbrauch und ermöglicht eine stufenlose Drehzahlregelung (0 bis 100 %).

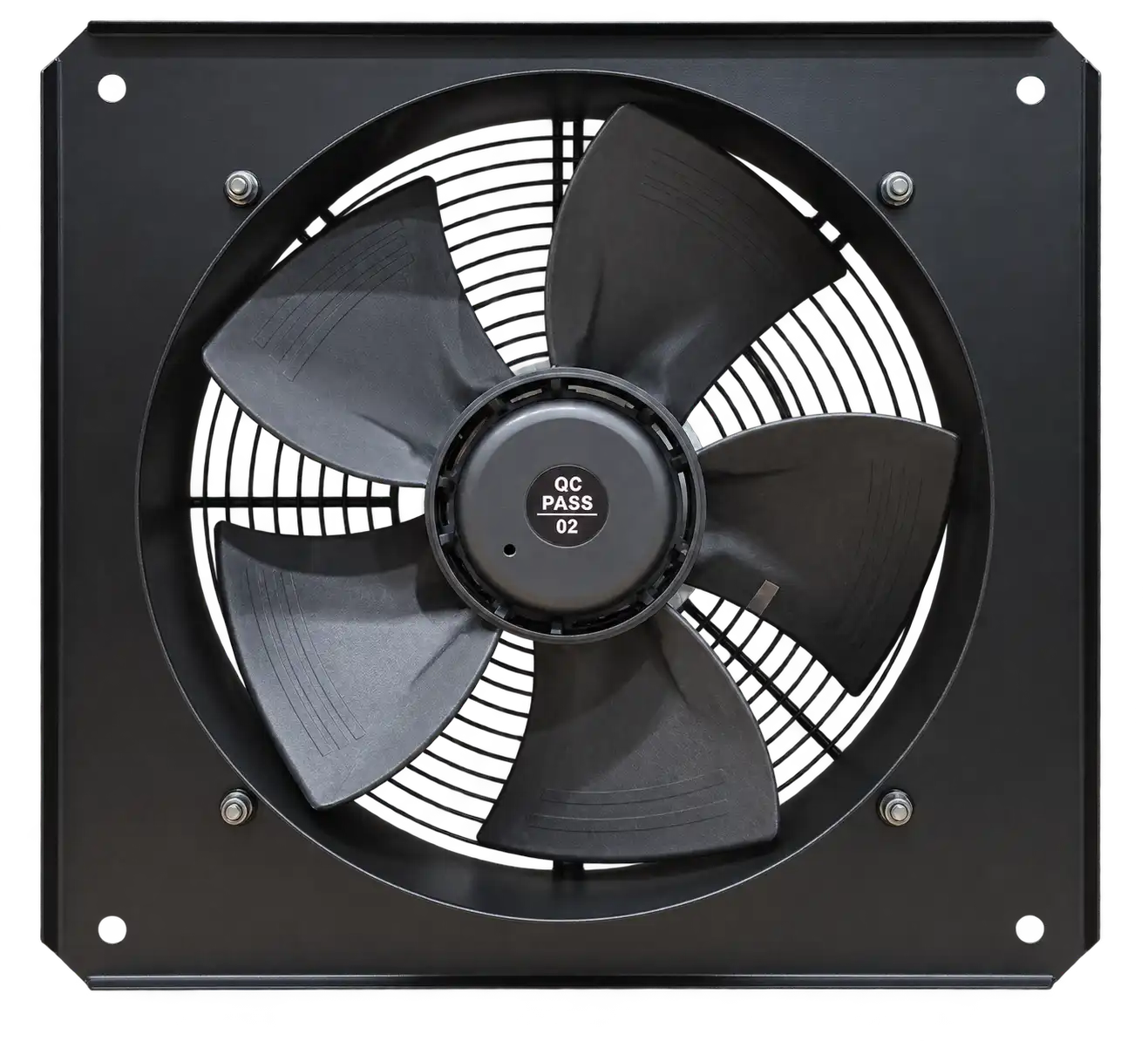

Das Gehäuse besteht aus pulverbeschichtetem Stahl, die Laufradschaufeln aus Polypropylen. Das Gerät ist für die Montage im Innenbereich vorgesehen. Wir empfehlen, den Auslass außenseitig mit einem Lüftungsgitter der Serie GS zu sichern.
Wichtigste Merkmale
- Luftvolumenstrom von 1710 m³/h bis 21 000 m³/h
- Motorleistung von 98 W bis 1390 W
- Energieeffizienter EC-Motor mit stufenloser Drehzahlregelung (0 bis 100 %)
- Quadratisches Gehäuse für die direkte Wandmontage
- Schutzart IP54, Isolationsklasse F
- Geräuschpegel von 59 dB bis 78 dB
- Konformität mit ErP 2026 (Verordnung (EU) 2024/1834)
Warum lohnt sich
der Ventilator FR-BS EC-EE?
Wandmontage ohne zusätzliche Konstruktionen — Das quadratische Gehäuse mit Montagelöchern ermöglicht die direkte Befestigung des Ventilators an der Wand einer Halle, eines Lagers oder einer Werkstatt. Bei Abluftbetrieb empfiehlt sich die Absicherung des Auslasses mit einem Lüftungsgitter GS.
Energieeffizienter EC-Motor, bereit für ErP 2026 — Der EC-Motor verbraucht deutlich weniger Energie als ein AC-Antrieb und ermöglicht eine stufenlose Drehzahlregelung. Der Ventilator erfüllt die Anforderungen der Verordnung (EU) 2024/1834.
Einfache Regelung und Steuerung — Die Leistung lässt sich stufenlos über ein EC-Potentiometer (0 bis 100 %) oder einen programmierbaren HMI EC BMS-Regler einstellen, an den bis zu 8 Ventilatoren angeschlossen werden können.
Technische Spezifikation
| Parameter | FR-250-BS EC-EE | FR-300-BS EC-EE | FR-350-BS EC-EE | FR-400-BS EC-EE | FR-450-BS EC-EE | FR-500-BS EC-EE | FR-550-BS EC-EE | FR-630-BS EC-EE | FR-710-BS EC-EE | FR-800-BS EC-EE |
|---|---|---|---|---|---|---|---|---|---|---|
| Produktcode | IAFR-250BSEC-EE-2629 | IAFR-300BSEC-EE-2630 | IAFR-350BSEC-EE-2631 | IAFR-400BSEC-EE-2632 | IAFR-450BSEC-EE-2633 | IAFR-500BSEC-EE-2634 | IAFR-550BSEC-EE-2635 | IAFR-630BSEC-EE-2636 | IAFR-710BSEC-EE-2637 | IAFR-800BSEC-EE-2638 |
| Maximaler Luftvolumenstrom [m³/h] | 1 710 | 2 230 | 2 730 | 5 170 | 5 790 | 7 500 | 8 600 | 10 800 | 16 180 | 21 000 |
| Spannung / Frequenz [V/Hz] | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 400 / 50 | 400 / 50 |
| Nennstrom [A] | 0,77 | 0,76 | 0,85 | 1,45 | 1,77 | 2,00 | 2,50 | 1,85 | 2,00 | 2,40 |
| Motordrehzahl [U/min] | 2 300 | 1 630 | 1 205 | 1 385 | 1 180 | 1 060 | 1 050 | 900 | 1 010 | 930 |
| Motorleistung [W] | 100 | 98 | 110 | 240 | 260 | 300 | 380 | 420 | 1 140 | 1 390 |
| Nettogewicht [kg] | 3 | 4 | 5 | 7 | 10 | 12,5 | 16 | 21 | 33 | 42 |
| Lautstärke [dB] | 68 | 59 | 65 | 67 | 69 | 68 | 69 | 69 | 78 | 75 |
Die angegebenen Werte beziehen sich auf die maximale Drehzahl. Der EC-Motor ermöglicht eine stufenlose Regelung im Bereich 0–100 %.
